Автоматический выключатель — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких, как токи короткого замыкания. Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепители.

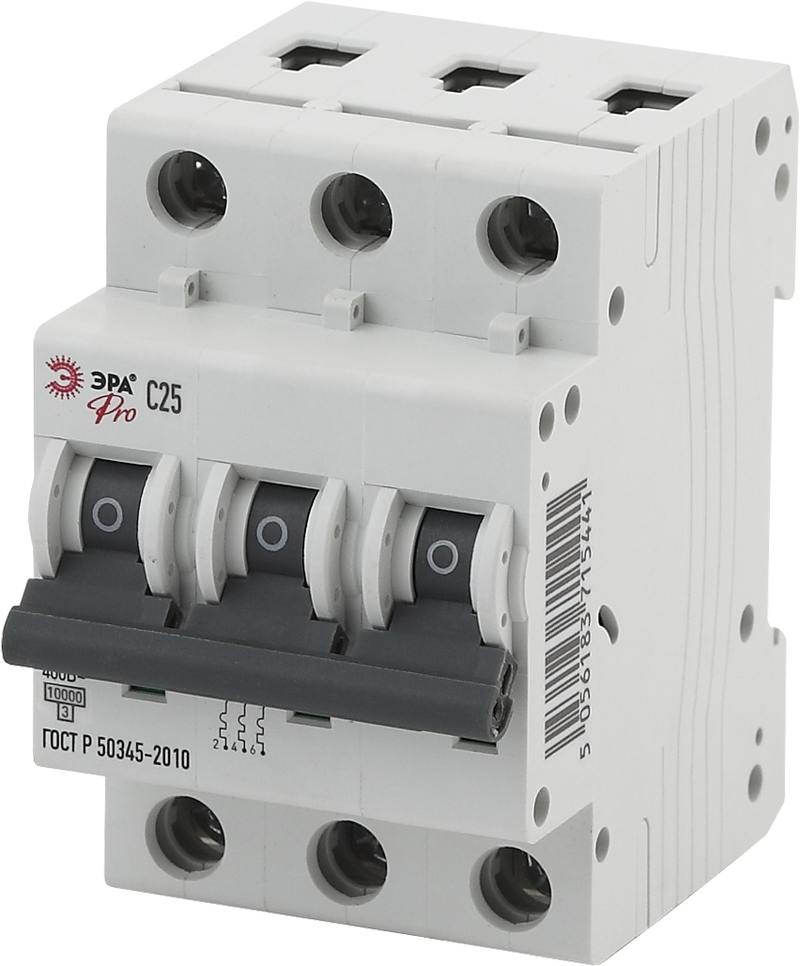

Характеристики Автоматический выключатель ЭРА PRO NO-901-38 ВА47-100 3P 25А кривая C 10кА:
| Бренд | ЭРА |
|---|---|
| Код товара | Б0031808 |
| Гарантия | 5 лет |
| Значение ПКС (кА) | 10 |
| Кол-во полюсов | 3P |
| Модель | ВА47-100 |
| Наличие аллергенов и резких запахов | нет |
| Наличие категории ЛВЖ и ГЖ | нет |
| Номинальный ток, А | 25 |
| Серия устройства | ЭРА PRO |
| Страна производства | Китай |
| Температурные ограничения хранения и перевозки | нет |
| Тип устройства | Автоматический выключатель |
| Характеристика срабатывания (кривая) | C |
| Номин. ток | 25 |
| Характеристика срабатывания (кривая тока) | C |
| Общ. количество полюсов | 3 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 10000 |
| Рабочая температура окружающей среды | -40…50 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1…25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1…25 |
| Степень защиты (IP) | IP20 |
| Тип напряжения | AC (перемен.) |
| Частота | 50…50 |
| Номин. отключающая способность | 10 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4000 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 10000 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 10000 |
| Возможна дополнит. комплектация | Нет |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Количество защищенных полюсов | 3 |
| Степень загрязнения | 2 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Номин. напряжение изоляции Ui | 660 |
| Глубина установочная (встраив.) | 83 |
| Модульная ширина (общ. кол-во модульных расстояний) | 3 |
| Номин. напряжение | 400 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 10000 |
