Автоматический выключатель — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких, как токи короткого замыкания. Автоматические выключатели бывают одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главную контактную систему, дугогасительную систему, привод расцепляющего устройства, расцепители. Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение выключатели с характеристикой В; двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C; двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.

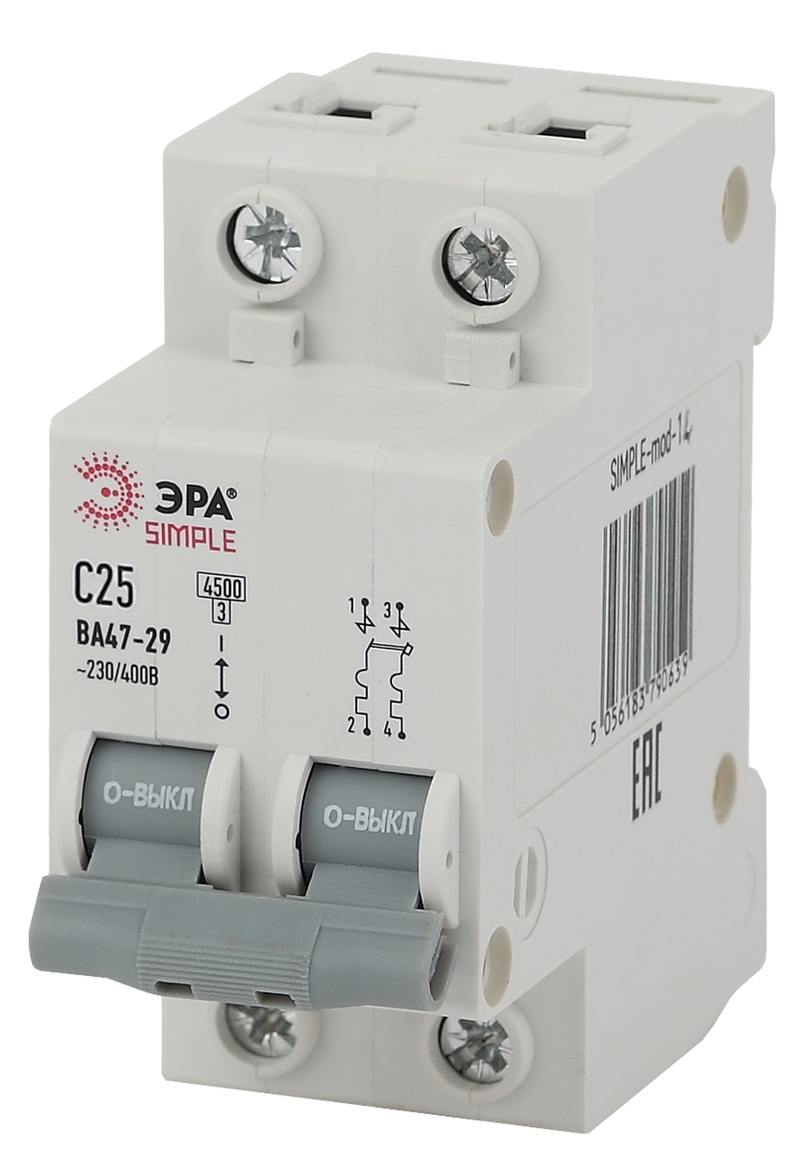

Характеристики Автоматический выключатель ЭРА SIMPLE SIMPLE-mod-14 ВА 47-29 2P 25А кривая С 4,5кА:
| Бренд | ЭРА |
|---|---|
| Код товара | Б0039231 |
| Гарантия | 3 года |
| Значение ПКС (кА) | 4,5 |
| Кол-во полюсов | 2P |
| Модель | ВА47-29 |
| Напряжение питания, В | 230 |
| Номинальный ток, А | 25 |
| Серия устройства | ЭРА SIMPLE |
| Страна производства | Китай |
| Температурные ограничения хранения и перевозки | нет |
| Тип устройства | Автоматический выключатель |
| Характеристика срабатывания (кривая) | C |
| Номин. ток | 25 |
| Характеристика срабатывания (кривая тока) | C |
| Общ. количество полюсов | 2 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 4500 |
| Рабочая температура окружающей среды | -40…50 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1…25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 1…25 |
| Степень защиты (IP) | IP20 |
| Тип напряжения | AC (перемен.) |
| Частота | 50…50 |
| Номин. отключающая способность | 4,5 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4000 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 4500 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 4500 |
| Возможна дополнит. комплектация | Нет |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Количество защищенных полюсов | 2 |
| Степень загрязнения | 2 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Номин. напряжение изоляции Ui | 660 |
| Глубина установочная (встраив.) | 71,5 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Номин. напряжение | 400 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 4500 |
