• НАЗНАЧЕНИЕ Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
• ОБЛАСТЬ ПРИМЕНЕНИЯ сборка шкафов и низковольтных комплектных устройств на напряжение до 1000В.
• ПРИНЦИП ДЕЙСТВИЯ Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины). Диэлектрические свойства определяются материалом и конструкцией изолятора.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ Болт М6 (для изоляторов SM25) или М8 (для изоляторов SM30…SM60), при условии, что болты в комплект изоляторов не входят.

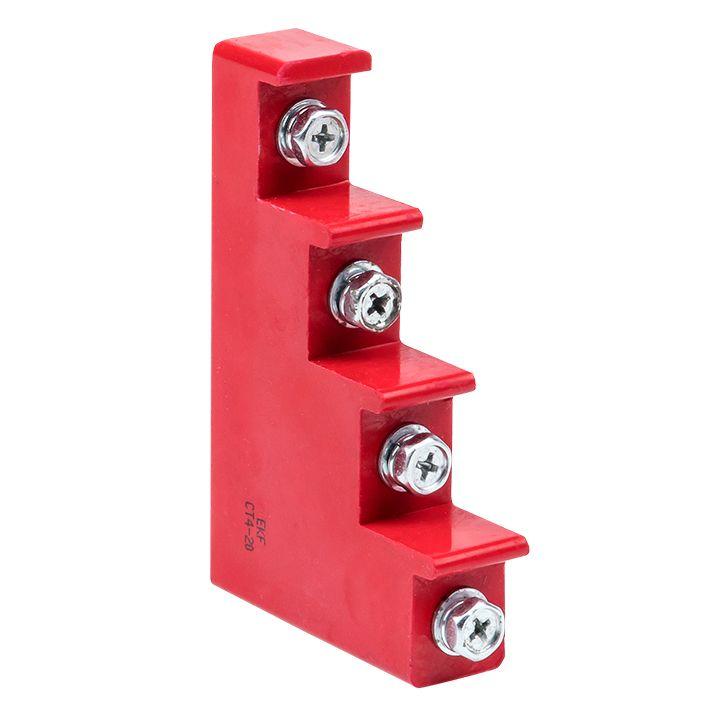

Характеристики Изолятор шинный «Лесенка» 300А 6кВ EKF plc-sl-300:
| Габариты | 7.425/4.48/3.6 |
|---|---|
| Вес | 0.183 |
| Межшинное расстояние | 25 |
| Максимальный расчетный ток | 300 |
| Количество полюсов | 4 |
| Код ETIM | Держатель шины |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
