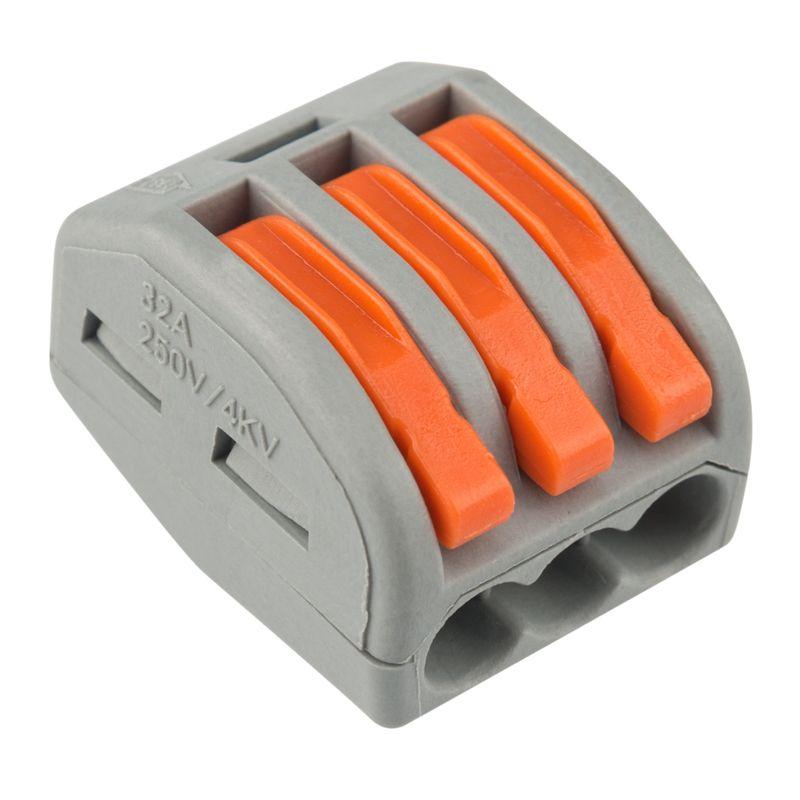

Соединительная многоразовая клемма REхANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке. Характеристики: Размер: 17х14.5х20.5 мм Материал: Полиамид Количество контактов: 3 Материал контактов: луженая медь Зажим: сталь Цвет: серый Напряжение: 400 В Материал подключаемых проводов: Cu Типы подключаемых проводов: одножильные, многожильные Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG Поддерживаемое сечение: 3х0.08-4 кв.мм (одножильный провод), 3х0.08-2.5 кв.мм (многожильный провод) Рабочая температура: –40…+85 ?C
Характеристики Клемма строительно-монтажная СМК 222-413 3-проводная 0.08-2.5/4кв.мм сер. (уп.50шт) Rexant 07-5253-4:
| Габариты | 10.9/8.3/5.9 |
|---|---|
| Вес | 0.266 |
| Диапазон площади сечения по стандарту AWG | 28…12 |
| Сечение жесткого проводника | .08…4 |
| Количество зажимов, клемм | 3 |
| Номинальное напряжение | 400 |
| Сечение гибкого проводника с наконечником | .1…3 |
| Подходит для гибкого провод(ник)а | Да |
| Подходит для однопроволочных проводников | Да |
| Подходит для многопроволочных проводников | Да |
| Цвет | Светло-серый |
| С рычагом управления | Да |
| Номинальное поперечное сечение | .08…4 |
| Номинальный ток | 32 |
| Код ETIM | Клемма соединительная безвинтовая |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 24 месяца |
