Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

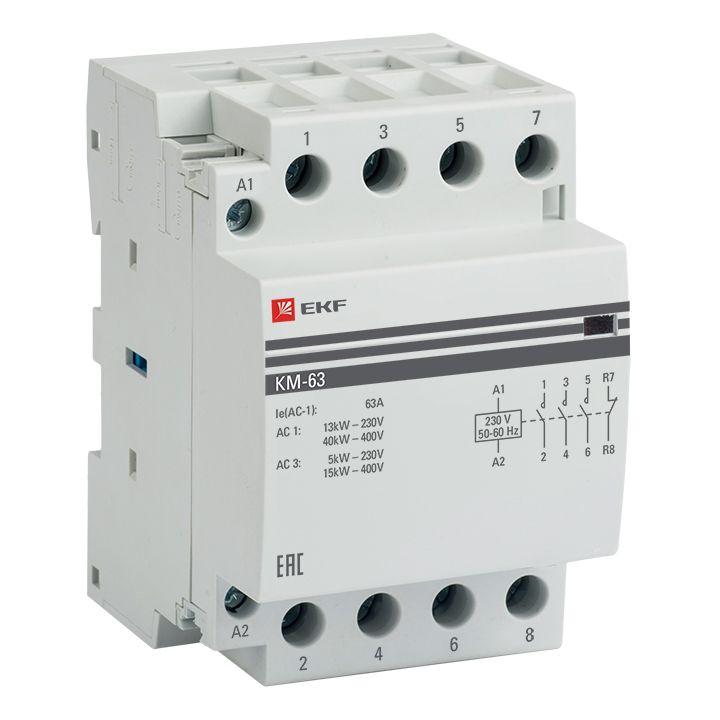

Характеристики Контактор модульный КМ 63А 3NО+NC (3 мод.) EKF km-3-63-31:
| Габариты | 8.7/7.6/5.4 |
|---|---|
| Вес | 0.337 |
| Ширина в числах модульных расстояний | 3 |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Степень защиты IP | IP20 |
| Возможна дополнительная комплектация | Да |
| Глубина монтажа, установки | 60 |
| Количество модулей | 3 |
| Ползунок для ручного переключателя | Нет |
| Максимальная нагрузка люминесцентными лампами (с параллельной компенсацией) | 1926 |
| Максимальная нагрузка люминесцентными лампами (двухламповая схема) | 9000 |
| Максимальная нагрузка люминесцентными лампами | 2700 |
| Максимальная мощность лампы | 5000 |
| Количество нормально закрытых контактов (НЗ) | 1 |
| Количество нормально открытых контактов (НО) | 3 |
| Номинальное напряжение цепи управления | 184…253 |
| Категория применения, использования | 1 |
| Род тока напряжения цепи управления | Переменный ток (AC) |
| Номинальный рабочий ток | 63 |
| Номинальное напряжение | 230…400 |
| Род тока рабочего напряжения | Переменный ток (AC) |
| Код ETIM | Пускатель магнитный модульный для распределительных щитов |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
