Мини-контакторы PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе мини-контактора. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

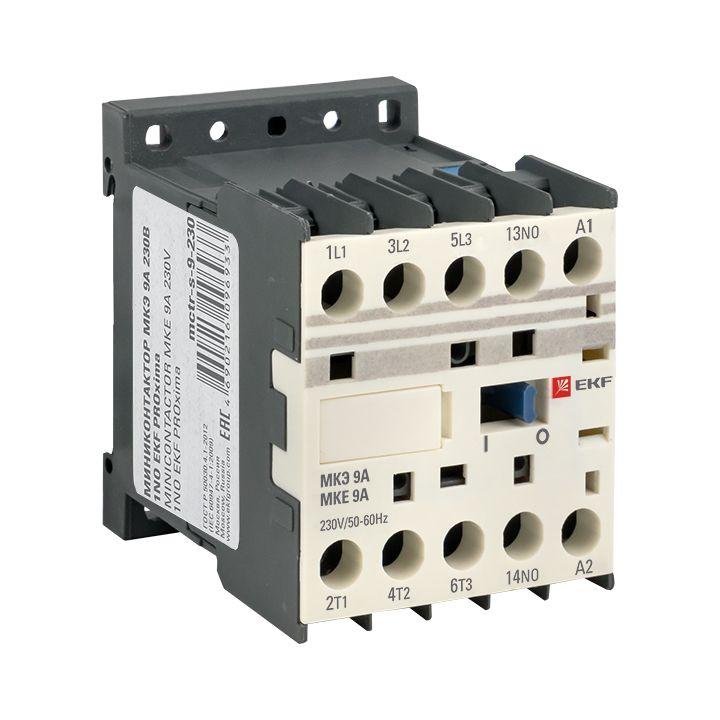

Характеристики Мини-контактор МКЭ 9А кат. 230В AC 1НО PROxima EKF Mctr-s-9-230:
| Габариты | 6.6/6.3/9.6 |
|---|---|
| Вес | 0.182 |
| Номинальная рабочая мощность (NEMA) | 2 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 1 |
| Количество размыкающих главных контактов | 0 |
| Номинальный рабочий ток Ie при AC-3, 400 В | 9 |
| Количество замыкающих главных контактов | 3 |
| Модульное исполнение | Нет |
| Род тока включения | Переменный ток (AC) |
| Номинальное напряжение питания цепи управления Us постоянного тока DC | 0…0 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 195.5…253 |
| Номинальный рабочий ток Ie при AC-1, 400 В | 25 |
| Код ETIM | Контактор/магнитный пускатель/силовое реле переменного тока (АС) |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
