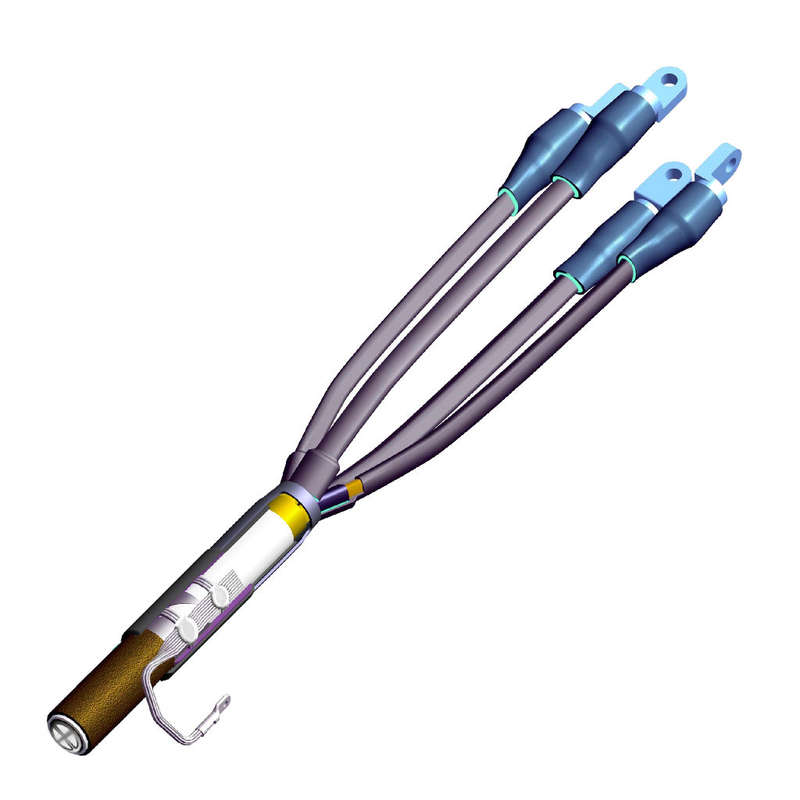

Назначение: Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания четырёхжильных кабелей сечением 70-120 кв. мм с бумажной изоляцией на переменное напряжение до 1 кВ включительно, частотой 50 Гц. Применяется для кабелей типа:
• АСБ-1, АСБ2л-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1;
• СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1;
• ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААг-1;
• АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1. Особенности комплектации: Муфта комплектуется наконечниками с контактными болтами со срывающимися головками, которые применяются как с медными, так и с алюминиевыми жилами. Крепление узла заземления производится пайкой. Упаковка: Муфта поставляется в картонной коробке размером 1000х130х140 мм, объем по упаковке 0,018 куб.м. Вес упаковки 2,1 кг.
Характеристики Муфта кабельная концевая универс. 1кВ 4КВНтп-В (70-120) с наконечн. Подольск 4kvntpvx070x120:
| Габариты | 103/14/12.5 |
|---|---|
| Вес | 1.86 |
| Количество жил | 4 |
| Номинальное поперечное сечение | 70…120 |
| Ряд напряжений | 1 кВ |
| Исполнение | Термоусадочный |
| Код ETIM | Муфта кабельная концевая |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 3 года |
