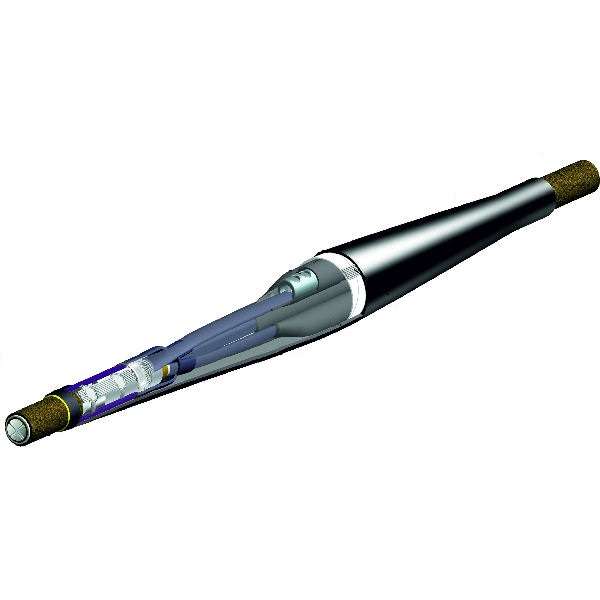

Муфта кабельная 4СТП-В (25-50) (с гильзами) Подольск предназначены для обеспечения соединения трех- и четырехжильных кабелей с маслопропитанной бумажной изоляцией, с броней и без нее, с общей алюминиевой либо свинцовой оболочкой, на напряжение до 1000В. Изделие подходит для кабелей следующих типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Надежная изоляция мест соединения кабеля обеспечивается с помощью изолирующих соединительных манжет. На внутреннюю поверхность манжет, кожуха и перчаток нанесен термоплавкий клей, который и обеспечивает герметичность муфты после установки. Провод перемычки, соединяющий оболочку и бронеленту на обоих концах кабеля, монтируется комбинированным способом. В базовой комплектации есть пружины постоянного давления, которые используются для крепежа провода заземления к металлическим оболочкам. Технические характеристики:
• номинальное напряжение — 1кВ;
• диапазон сечений жил кабеля — 25-50 мм. кв.;
• броня — нет;
• изоляция — бумажная маслопропитанная;
Характеристики Муфта кабельная соединительная 1кВ 4СТП-В (25-50) с гильзами Подольск 4stpvx025x50:
| Габариты | 139.2/22.5/14.7 |
|---|---|
| Вес | 2.29 |
| Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
| Допуск к эксплуатации в горнодобывающей промышленности | Нет |
| Для соединения кабелей с бумажной и с пластмассовой изоляцией | Да |
| Номинальное сечение проводника | 25…50 |
| Количество жил | 4 |
| Исполнение | Термоусадочный |
| Код ETIM | Муфта кабельная соединительная |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 3 года |
