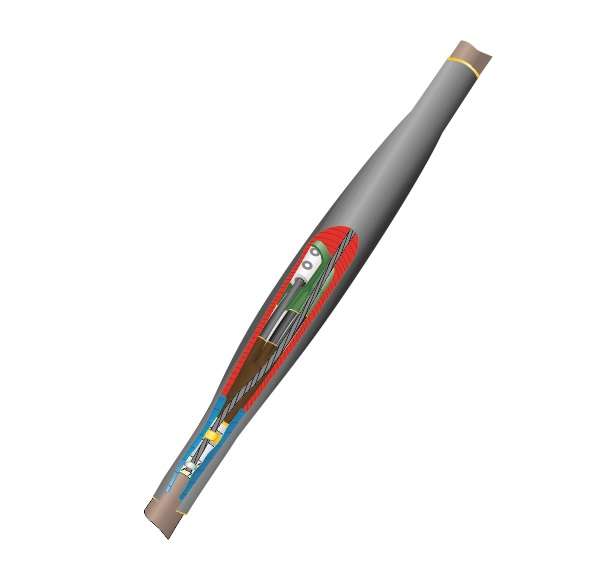

МУФТА СОЕДИНИТЕЛЬНАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1СТп(тк)-4х(16-25) С СОЕДИНИТЕЛЯМИ БОЛТОВЫМИ предназначена для соединения 4-х жильных силовых кабелей сечением 16, 25 кв.мм с бумажной или с пластмассовой изоляцией, с броней или без брони, на напряжение до 1 кВ включительно. Универсальна в применении. Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки. Эксплуатируется при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%. Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016. Прошла необходимый комплекс независимых испытаний, на основании которых выдан сертификат соответствия Госстандарта России. Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена. Имеет наружный толстостенный термоусаживаемый кожух с нанесенным на него клеевым слоем, обеспечивающим полноценную защиту и герметичность кабельной муфты. Предусматривает крепление провода заземления к металлическим оболочкам соединяемых кабелей, имеющих бумажную изоляцию, с помощью пружин постоянного давления и терок, а к бронелентам методом пайки. Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.
Характеристики Муфта кабельная соединительная 1кВ СТп(тк) 4х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010009:
| Габариты | 115.8/15.9/11.2 |
|---|---|
| Вес | 1.157 |
| Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
| Допуск к эксплуатации в горнодобывающей промышленности | Нет |
| Для соединения кабелей с бумажной и с пластмассовой изоляцией | Да |
| Номинальное сечение проводника | 16…25 |
| Количество жил | 4 |
| Исполнение | Термоусадочный |
| Код ETIM | Муфта кабельная соединительная |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 5 лет |
