Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: — 1200 Н для сечений 16 мм2 и 25 мм2. — 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.

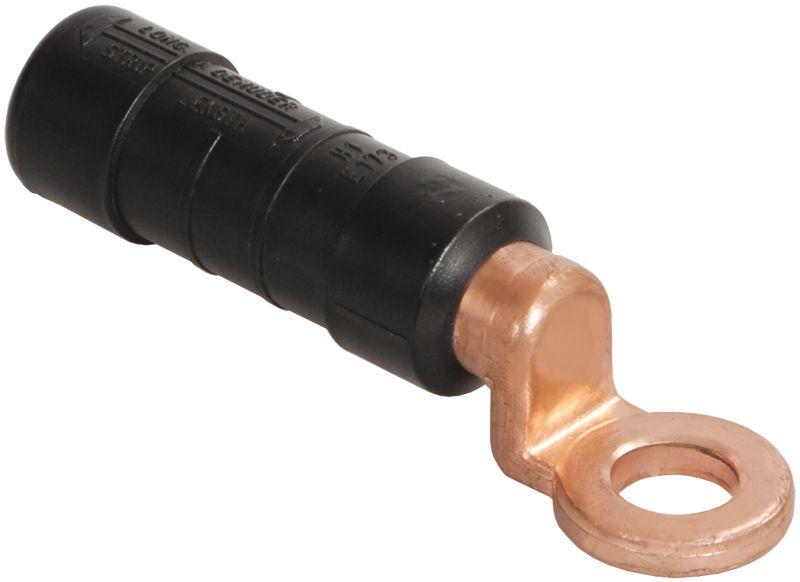

Характеристики Наконечник изол. герм. НИМ 95 (CPTAU 95) IEK UZA-25-D95:
| Габариты | 10/2/2 |
|---|---|
| Вес | 0.06 |
| Герметичные | Да |
| Стандартное номинальное сечение | 95 |
| Подходит для сталеалюминиевого провода | Нет |
| Форма поперечного сечения | Для круглого многопроволочного/Для секторного многопроволочного |
| Материал | Al/Cu |
| Номинальное сечение алюминиевых жил | 95 |
| Код ETIM | Наконечник обжимной кабельный для алюминиевых проводников |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 1 год |
