Для удобного подключения к клеммам проводов используются втулочные и штыревые изолированные наконечники. Они надеваются на зачищенные концы проводов и опрессовываются. Правильно подобранные наконечники позволяют подсоединять провода к клеммам, рассчитанным на другие сечения. Кроме того, с помощью двойных втулочных наконечников к одной клемме можно подключить одновременно два провода.Использование наконечников обеспечивает более надежное подключение, но необходимо аккуратно фиксировать их в клемме. Чрезмерное усилие при затягивании винта может повредить наконечник. В свою очередь, плохо закрепленный наконечник не обеспечит нужный контакт. Для того чтобы затянуть винт с нужной силой (1,5–2,5 Нм), можно применить динамометрическую отвертку. Опрессовку наконечников проводят припомощи пресс-клещей. Заведите предварительно зачищенные концы провода в наконечник. Втулочный наконечник опрессуйте поверх металлической втулки, штыревой поверх изолированной ПВХ-манжеты. Выступающую из наконечника часть зачищенной жилы можно обрезать после завершения опрессовки. Перед тем как подсоединять опрессованный наконечник к клемме, проверьте, что его изоляция не нарушена, а жила надежно зафиксирована (провод не двигается внутри наконечника).

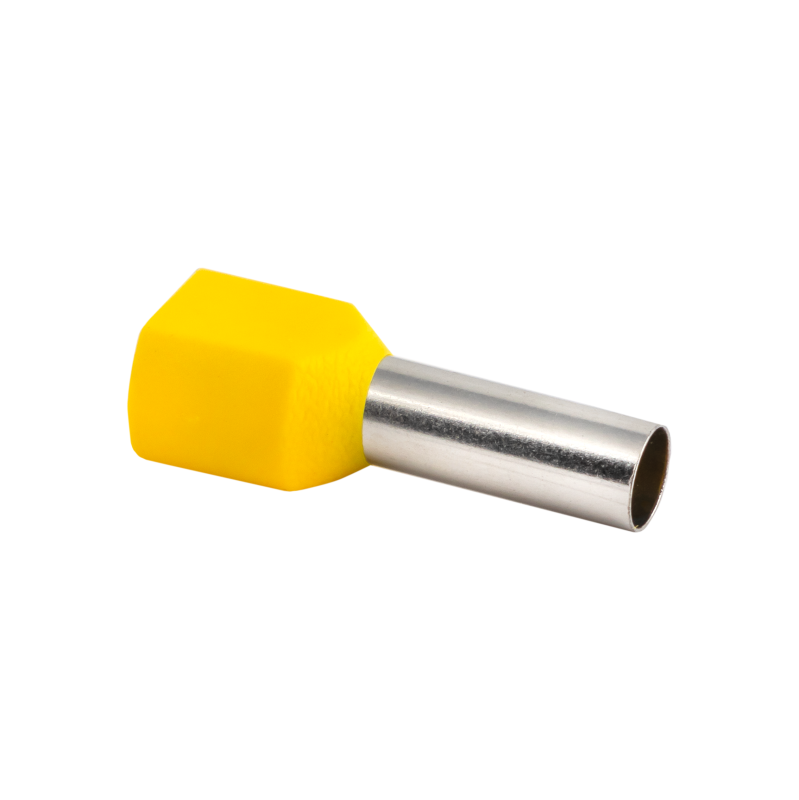

Характеристики Наконечник штыревой втулочный изол. НШвИ(2) 6.0-14 (уп.50шт) EKF nhvi2-6.0-14:
| Габариты | 14/8/1 |
|---|---|
| Вес | 0.034 |
| Материал изоляции | Полипропилен (PP) |
| Не содержит (без) галогенов | Да |
| Длина втулки; гильзы, муфты | 14 |
| Цвет | Желтый |
| Материал | Медь |
| Проклеенная | Нет |
| Изолированный | Да |
| Номинальное сечение проводника | 6 |
| Тип конструкции | Двойной втулочный наконечник |
| Код ETIM | Наконечник-гильза для медных проводников |
| Кратность товара | 1 |
| Страна происхождения | Китай,Российская Федерация |
| Гарантийный срок | 7 лет |
