Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов — быстросъемной головки и контактного модуля. Контактная группа черного цвета — замыкающая (1з), коричневого цвета — размыкающая (1р).

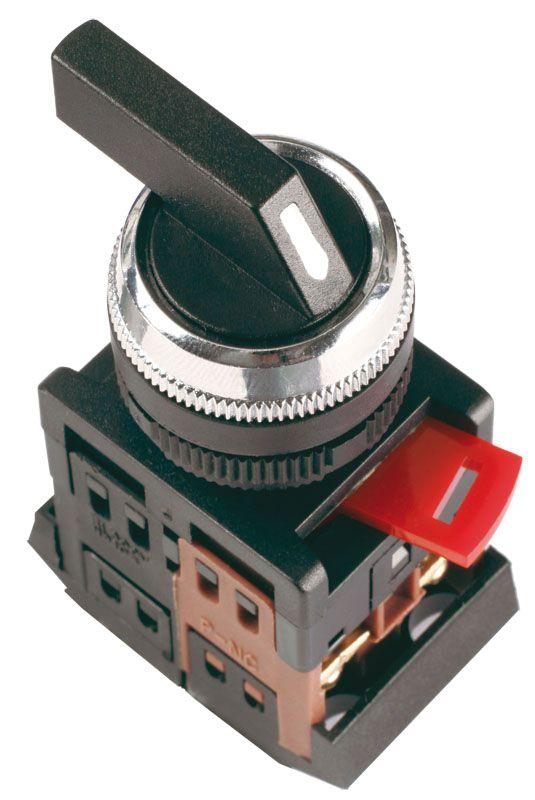

Характеристики Переключатель ALCLR-22 на 3 полож. черн. I-O-II 1з+1p IEK BSW10-ALCLR-3-K02:
| Габариты | 8.7/3.4/3 |
|---|---|
| Вес | 0.055 |
| Тип выключателя | Переключатель ступеней |
| Тип элемента управления | Рукоятка поворотная короткая |
| Комплектное устройство в корпусе | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для распределительного щита | Да |
| Подходит для закрепления на лицевой панели | Нет |
| Подходит для монтажа на основании | Нет |
| Степень защиты (IP) лицевой стороны | IP40 |
| С возвратом в нулевое положение | Нет |
| С нулевым положением | Да |
| Количество положений переключателя | 3 |
| Номинальный ток длительной нагрузки Iu | 7.5 |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 660 |
| Функция переключения | Переключатель ступеней |
| Конструктивное исполнение | Встроенное устройство |
| Количество полюсов | 1 |
| Код ETIM | Переключатель для цепи управления, пакетный |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
