Реле контроля фаз серии «CZF» Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 160 В, обрыва нулевого провода. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; контроль нижнего значения напряжения; защита от обрыва нулевого провода; напряжение питания 3×230+N В AC; контакт — 1NO/NC (8 А).

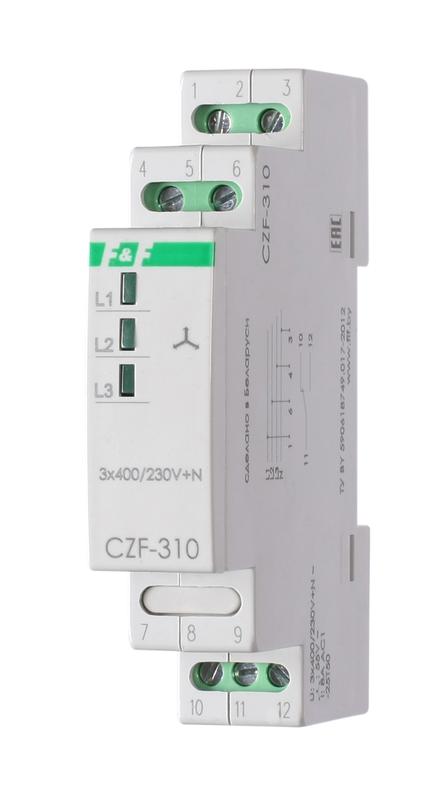

Характеристики Реле контроля фаз CZF-310 (1 модуль; монтаж на DIN-рейке; 3х400/230+N 8А 1NO/NC IP20) F&F EA04.001.005:
| Габариты | 10/9/2 |
|---|---|
| Вес | 0.07 |
| Глубина | 63 |
| Высота | 90 |
| Ширина | 18 |
| Максимально допустимое время задержки | 5 |
| Минимальное регулируемое время задержки | 3 |
| Количество переключающих контактов | 1 |
| Функция обнаружения асимметрии фаз | Да |
| Функция обнаружения перенапряжения | Нет |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция контроля порядка чередования фаз | Нет |
| Код ETIM | Реле контроля фаз |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
