Реле контроля фаз серии «CKF» Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; контроль нижнего значения напряжения; контроль верхнего значения напряжения; контроль чередования фаз; напряжение питания 3×400 В AC; контакт — 1NO, 1NC (2×8 А).

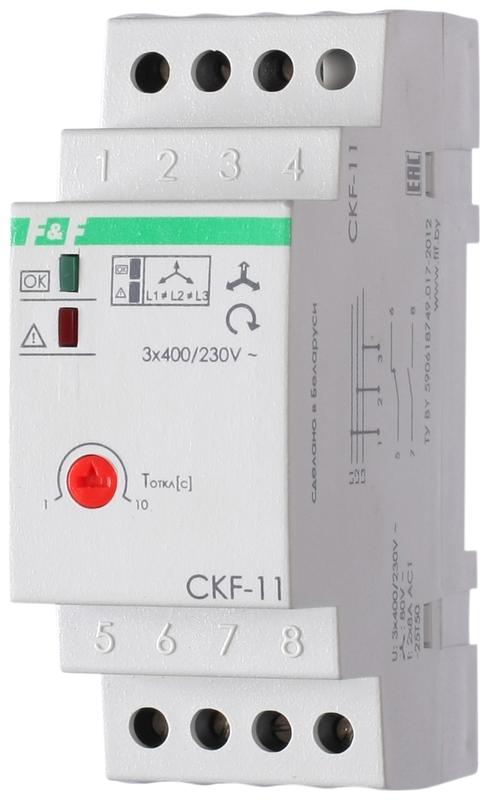

Характеристики Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003:
| Габариты | 10.6/7.6/3.6 |
|---|---|
| Вес | 0.105 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 35 |
| Максимально допустимое время задержки | 10 |
| Минимальное регулируемое время задержки | .5 |
| Максимально допустимое время задержки срабатывания без выдержки | 2 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Минимальное регулируемое время задержки срабатывания без выдержки | 2 |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Функция обнаружения асимметрии фаз | Да |
| Функция обнаружения перенапряжения | Да |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция контроля порядка чередования фаз | Да |
| Код ETIM | Реле контроля фаз |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
