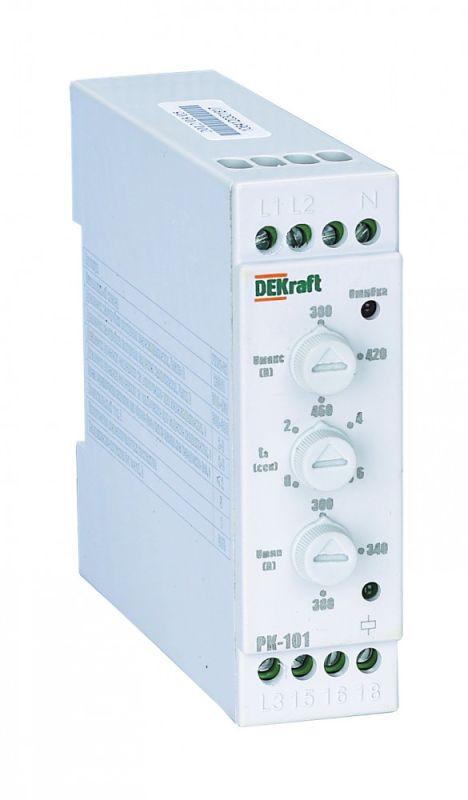

Реле контроля фаз DEKraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
Характеристики Реле контроля фаз РК-101 380В тип 02 DEKraft 23301DEK:
| Габариты | 9/8/5 |
|---|---|
| Вес | 0.7 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 380…380 |
| Глубина | 91 |
| Высота | 83 |
| Ширина | 24 |
| Максимально допустимое время задержки | 8 |
| Минимальное регулируемое время задержки | 2 |
| Максимально допустимое время задержки срабатывания без выдержки | 8 |
| Количество переключающих контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Минимальное регулируемое время задержки срабатывания без выдержки | 2 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Функция обнаружения асимметрии фаз | Да |
| Функция обнаружения перенапряжения | Да |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция контроля порядка чередования фаз | Да |
| Диапазон измерения напряжения | 300…460 |
| Код ETIM | Реле контроля фаз |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 3 года |
