Реле контроля фаз серии «CKF» Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; контроль чередования фаз; защита от обрыва нулевого провода; напряжение питания 3×230+N В AC; контакт — 1NO (8 А).

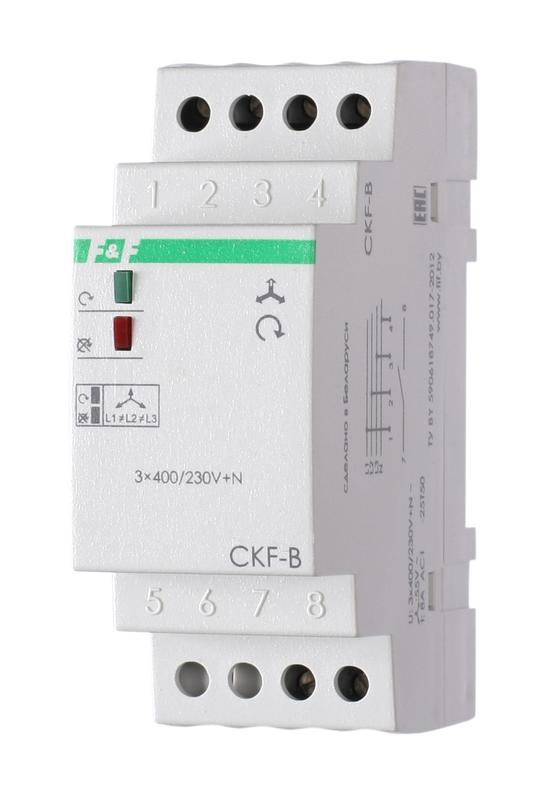

Характеристики Реле контроля наличия; асимметрии и чередования фаз CKF-B (монтаж на DIN-рейке 35мм; задержка отключения 3-5с; 3х400/230В+N 2А 1Z) F&F EA04.002.002:
| Габариты | 7.3/10.6/3.8 |
|---|---|
| Вес | 0.095 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 35 |
| Максимально допустимое время задержки | 5 |
| Минимальное регулируемое время задержки | 3 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Функция обнаружения асимметрии фаз | Да |
| Функция обнаружения перенапряжения | Нет |
| Функция обнаружения пониженного напряжения | Нет |
| Функция обнаружения обрыва фазы | Да |
| Функция контроля порядка чередования фаз | Да |
| Код ETIM | Реле контроля фаз |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
