Реле контроля фаз серии «CKF» Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения/снижения напряжения, слипания и нарушения чередования фаз, обрыва нулевого провода. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; контроль нижнего значения напряжения; контроль верхнего значения напряжения; контроль слипания и чередования фаз; защита от обрыва нулевого провода; 4 режима работы; напряжение питания 3×230+N В AC; контакт — 2NO/NC (8 А).

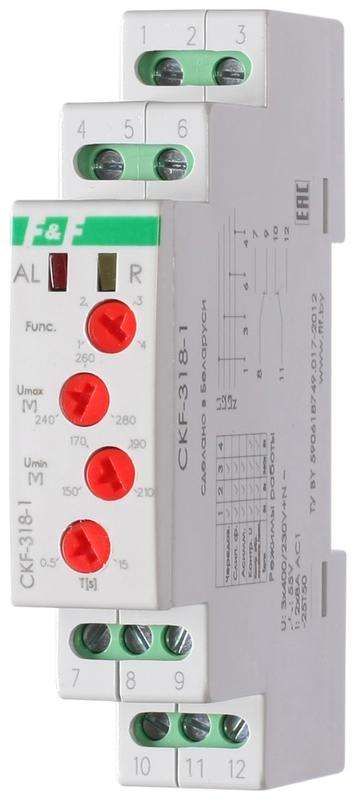

Характеристики Реле контроля наличия и чередования фаз CKF-318-1 (контроль чередования; слипания фаз; регулировка верх. и нижн. порога напряжения; регулировка задержки отключения; 1 модуль; монтаж на DIN-рейке)(аналог РНПП-311М) F&F EA04.002.007:
| Габариты | 9/7.5/2 |
|---|---|
| Вес | 0.081 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 18 |
| Количество переключающих контактов | 2 |
| Функция обнаружения асимметрии фаз | Да |
| Функция обнаружения перенапряжения | Да |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция контроля порядка чередования фаз | Да |
| Диапазон измерения напряжения | 150…280 |
| Код ETIM | Реле контроля фаз |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
