Реле напряжения серии «CP» Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока. Реле контроля напряжения может работать в двух режимах: Режим работы — ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ — в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования / «слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех). — ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ — производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки напряжения и времени. Особенности реле напряжения CP-723: напряжение питания — 100…450V AC максимальный ток нагрузки — 3х63 А; контакты — 3NO; нижний порог напряжений — 140…210 верхний порог напряжений — 240…300

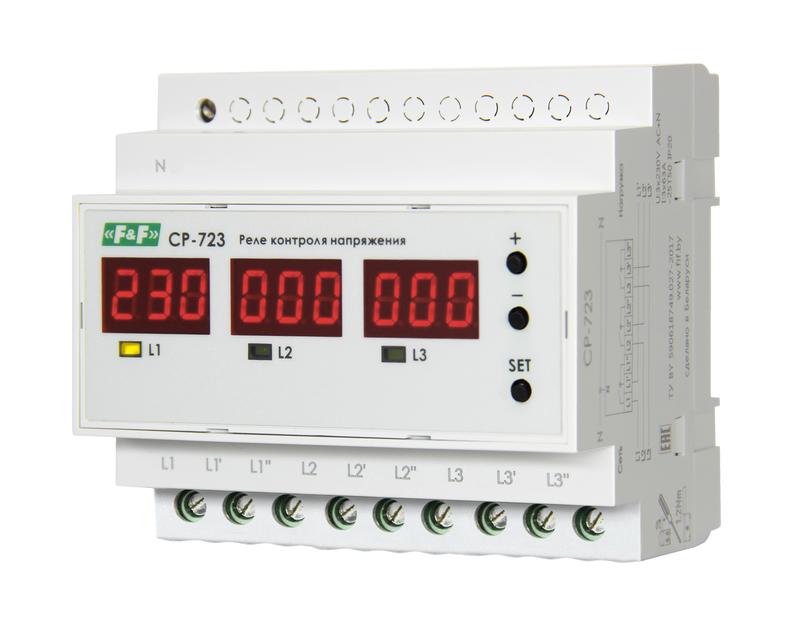

Характеристики Реле контроля напряжения CP-723 (трехфазное; два режима работы — три однофазных реле или трехфазное реле напряжения; монтаж на DIN-рейке; 100…450 AC 3NO 3х63А) F&F EA04.009.015:
| Габариты | 12.2/10.5/7.5 |
|---|---|
| Вес | 0.428 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 105 |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Максимально допустимое время задержки | 25 |
| Минимальное регулируемое время задержки | .1 |
| Пороговое напряжение срабатывания | 140…300 |
| Род тока контролируемого напряжения | Переменный ток (AC) |
| Диапазон измерения напряжения 2 | 240…300 |
| Диапазон измерения напряжения 1 | 140…210 |
| Род тока включения | Переменный ток (AC) |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 100…450 |
| Возможен контроль 3-фазного понижения напряжения | Да |
| Возможен контроль 1-фазного понижения напряжения | Да |
| Код ETIM | Реле напряжения |
| Кратность товара | 1 |
| Страна происхождения | Беларусь,Российская Федерация |
| Гарантийный срок | 2 года |
