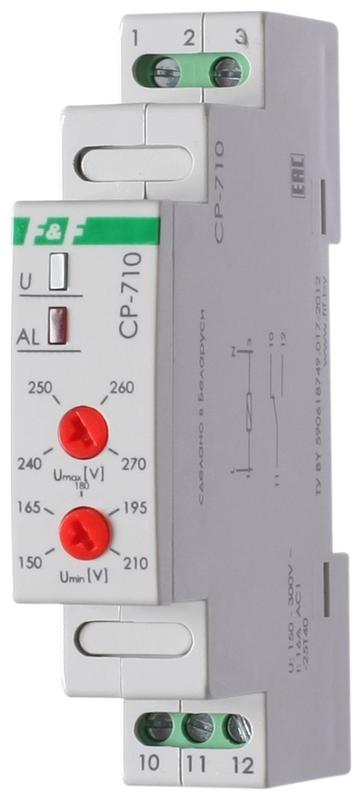

Реле напряжения серии «CP» Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания. Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически.При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод. Особенности реле напряжения CP-710: напряжение питания — 150…300V AC максимальный ток нагрузки — 16 А; контакты — 1NO/NC; нижний порог напряжений — 150…210 верхний порог напряжений — 240…270
Характеристики Реле напряжения CP-710 (однофазный; контроль верхнего и нижнего значений напряжения; монтаж на DIN-рейке 35мм; 230В 16А 1P IP20) F&F EA04.009.001:
| Габариты | 10/7/2 |
|---|---|
| Вес | 0.07 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 18 |
| С съемными клеммами, зажимами | Нет |
| Минимальное регулируемое время задержки срабатывания без выдержки | .1 |
| Род тока контролируемого напряжения | Переменный ток (AC) |
| Диапазон измерения напряжения 2 | 230…260 |
| Диапазон измерения напряжения 1 | 150…210 |
| Род тока включения | Переменный ток (AC) |
| Возможен контроль 3-фазного понижения напряжения | Нет |
| Возможен контроль 1-фазного понижения напряжения | Да |
| Код ETIM | Реле напряжения |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
