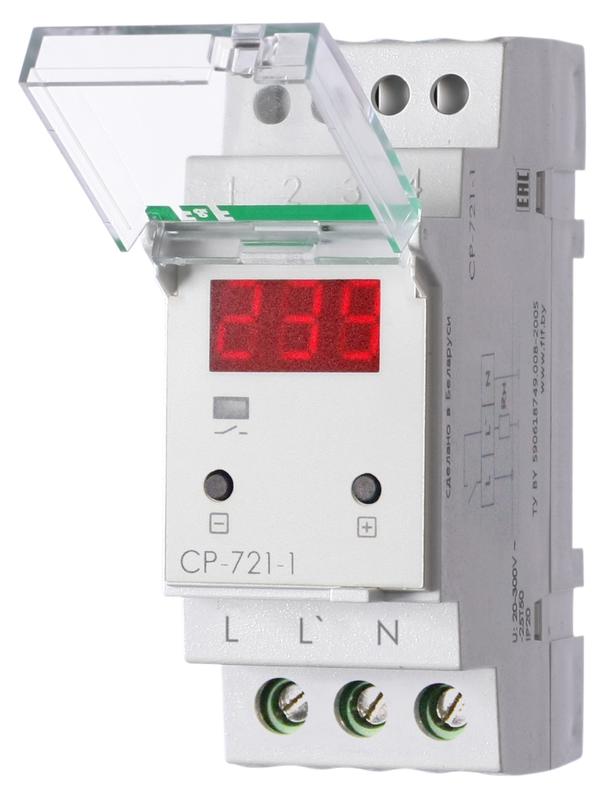

Реле напряжения серии «CP» Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания. Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства. Особенности реле напряжения CP-721-1: напряжение питания — 100…450V AC максимальный ток нагрузки — 63 А; контакты — 1NO; нижний порог напряжений — 140…210 верхний порог напряжений — 240…300
Характеристики Реле напряжения CP-721-1 (однофазное; цифровая индикация; напряжение питания 50-450В контакт 1NO 63А встроен. таймер регистрация аварий в памяти индикация текущего напряжения) (аналог УЗМ) F&F EA04.009.013:
| Габариты | 9.5/7/4 |
|---|---|
| Вес | 0.16 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 35 |
| Количество переключающих контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Пороговое напряжение срабатывания | 140…300 |
| Диапазон измерения напряжения 1 | 50…450 |
| Содержит функции контроля по постоянному напряжению-гистерезис | Нет |
| Содержит функции контроля по постоянному напряжению-повышение напряжения | Нет |
| Род тока включения | Переменный ток (AC) |
| Содержит функции контроля по постоянному напряжению-понижение напряжения | Нет |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 230…230 |
| Возможен контроль 3-фазного понижения напряжения | Нет |
| Возможен контроль 1-фазного понижения напряжения | Да |
| Код ETIM | Реле напряжения |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
