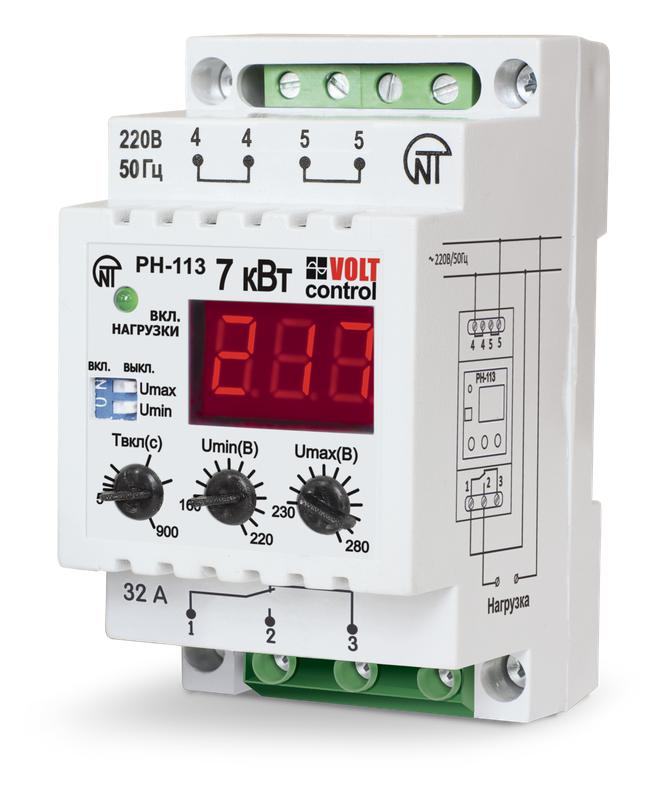

Реле напряжения РН-113 1-ф. предназначено для обеспечения безопасного отключения промышленной и бытовой однофазной нагрузки (220В и 50Гц) в случае недопустимых колебаний напряжения в сети. Кроме того, функциональность реле предполагает автоматическое включение, как только параметры сети восстановятся. Реле РН-113 1-ф. работает в 4 независимых режимах:
• реле напряжения;
• реле максимального напряжения;
• реле минимального напряжения;
• реле времени с функцией задержки на включение. На лицевой панели реле находится индикатор нагрузки, а также 3-разрядный 7-сегментный индикатор, который может индицировать:
• данные о текущем действующем напряжении;
• данные о точном значении установленного параметра;
• время, которое осталось до повторного включения нагрузки;
• при мигании текущего показателя напряжения — аварийное отключение нагрузки. Также на лицевой панели реле РН-113 1-ф. расположены ручки потенциометра, позволяющие отрегулировать:
• срабатывание по максимально допустимому уровню напряжения;
• срабатывание по минимально допустимому уровню напряжения;
• задержку включения нагрузки, когда параметры сети восстановятся.
Характеристики Реле напряжения РН-113 1ф НовАтек-Электро 3425600113:
| Габариты | 9/7/6 |
|---|---|
| Вес | 0.168 |
| Глубина | 65 |
| Высота | 92 |
| Ширина | 52 |
| Количество переключающих контактов | 1 |
| Максимально допустимое время задержки срабатывания без выдержки | 1 |
| Минимальное регулируемое время задержки срабатывания без выдержки | 12 |
| Род тока контролируемого напряжения | Переменный ток (AC) |
| Диапазон измерения напряжения 2 | 230…280 |
| Диапазон измерения напряжения 1 | 160…220 |
| Содержит функции контроля по постоянному напряжению-гистерезис | Нет |
| Содержит функции контроля по постоянному напряжению-повышение напряжения | Нет |
| Содержит функции контроля по постоянному напряжению-понижение напряжения | Нет |
| Номинальное напряжение питания цепи управления Us постоянного тока DC | 24…30 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 250…220 |
| Возможен контроль 3-фазного понижения напряжения | Нет |
| Возможен контроль 1-фазного понижения напряжения | Да |
| Код ETIM | Реле напряжения |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 10 лет |
