Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

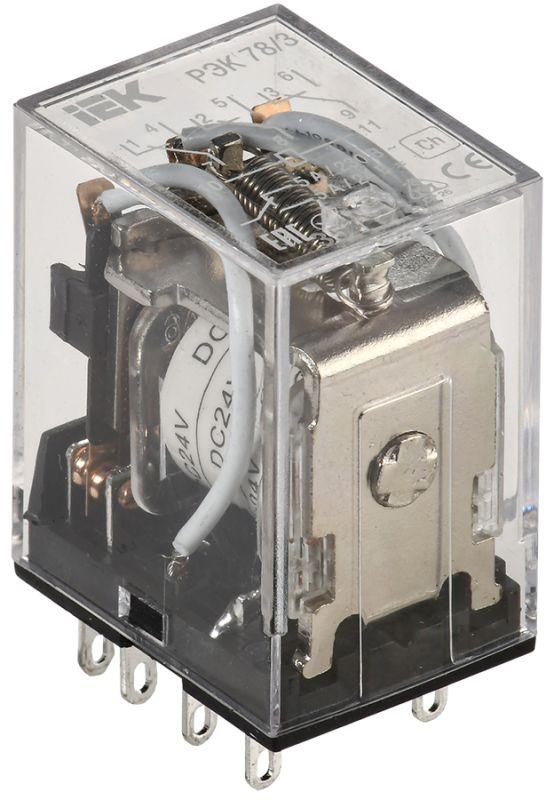

Характеристики Реле РЭК 78-3 5А 24В DC IEK RRP20-3-05-024D:
| Габариты | 4.5/3/2 |
|---|---|
| Вес | 0.1 |
| Номинальный ток | 5 |
| Поляризация | Определенная полюсность |
| Номинальное напряжение питания цепи управления Us постоянного тока DC | 24…24 |
| С съемными клеммами, зажимами | Нет |
| Тип подключения | Плоский штекерный разъем |
| Степень защиты IP | IP40 |
| С принудительно управляемыми контактами | Нет |
| Количество переключающих контактов | 3 |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Количество нормально замкнутых (НЗ) контактов | 3 |
| Характеристики переключения | Моностабильный |
| В комплекте с розеткой | Нет |
| Глубина | 27 |
| Высота | 42 |
| Ширина | 20.5 |
| Род тока включения | Постоянный ток (DC) |
| Код ETIM | Реле коммутационное |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 3 года |
