Реле времени серии «RV» Монтаж на DIN-рейку. Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени. Принцип работы 1. Запуск реле подачей напряжения питания После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания. 2. Запуск реле управляющим сигналом При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова. Особенности: 2 режима работы; вход управления; напряжение питания 230 В AC; диапазон выдержки времени 0,1…1200 с ; контакт — 1NO/NC (16 А).

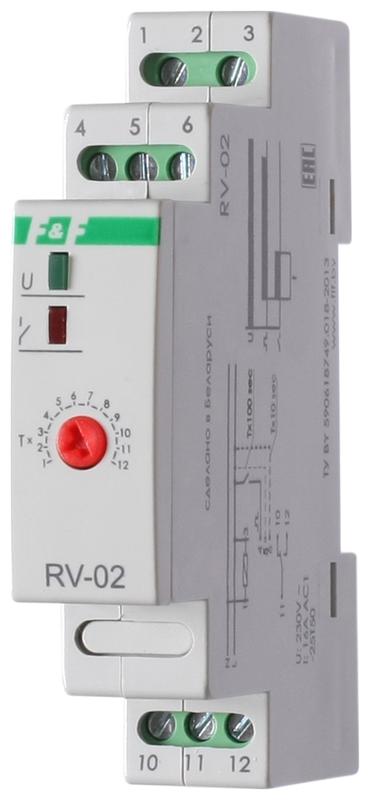

Характеристики Реле времени RV-02 16А 1..120с 230В 1 перекл. IP20 задержка выключ. монтаж на DIN-рейке F&F EA02.001.008:
| Габариты | 9.2/2.3/6.2 |
|---|---|
| Вес | 0.071 |
| Глубина | 65 |
| Высота | 90 |
| Ширина | 18 |
| Возможно дистанционное управление | Нет |
| Количество выходов с задержкой, переключающий контакт | 1 |
| Функция формирования импульсов | Да |
| Функция звезда/треугольник | Нет |
| Функция задержки при отключении | Да |
| Функция задержки при включении | Нет |
| Диапазон времени | .1…2073600 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц | 230…250 |
| Род тока включения | Переменный ток (AC) |
| Код ETIM | Реле времени |
| Кратность товара | 1 |
| Страна происхождения | Беларусь |
| Гарантийный срок | 2 года |
