Выключатели-разъединители серии TwinBlock EKF PROxima предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электриче ской энергии. TwinBlock имеют следующие исполнения:
• с предустановленной рукояткой управления (80 А, 100 А);
• без рукоятки управления (рукоятку необходимо приобретать отдельно).
• реверсивные (перекидные) рубильники без рукоятки (рукоятку необходимо приобретать отдельно). Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.Выключатели-разъединители серии TwinBlock (модели 160-800 А) имеют возможность подключения дополнительного четвертого полюса. Возможна коммутация алюминиевым и медным проводом.

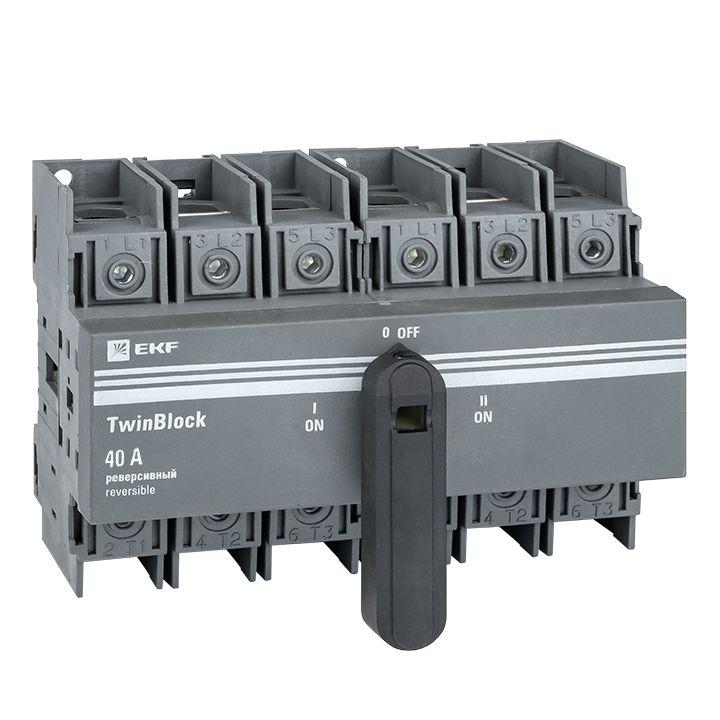

Характеристики Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev:
| Габариты | 16.5/11/9.5 |
|---|---|
| Вес | 0.922 |
| Реверсивное исполнение | Нет |
| Цвет элементов управления | Черный |
| Номинальный кратковременно выдерживаемый ток Icw | .5 |
| Номинальное напряжение | 400…690 |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 0 |
| Условный номинальный ток короткого замыкания Iq | 6.5 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 39 |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Степень защиты (IP) лицевой стороны | IP00 |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| С блокировкой | Да |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 1000 |
| Номинальный ток длительной нагрузки Iu | 40 |
| Исполнение в качестве главного выключателя | Да |
| Количество полюсов | 3 |
| Код ETIM | Выключатель-разъединитель |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
