Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-,трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр.

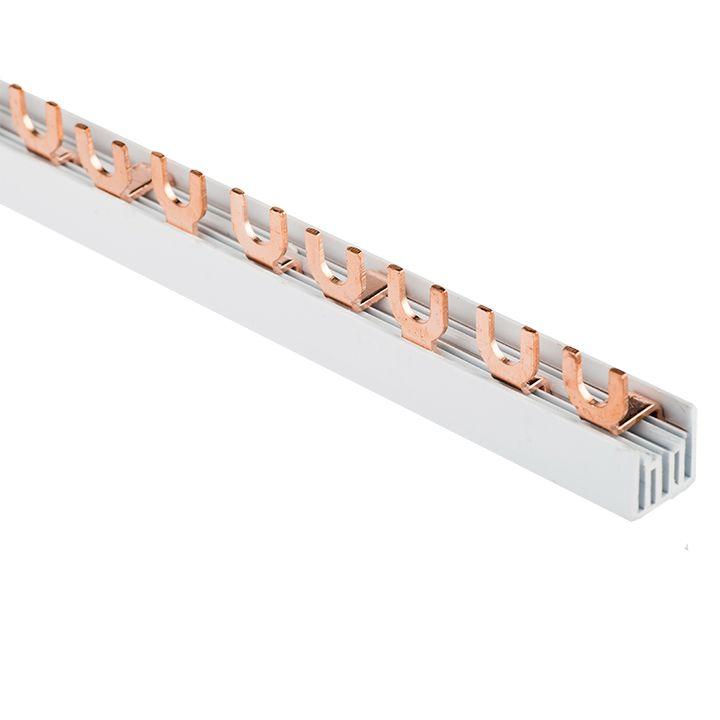

Характеристики Шина соединительная типа FORK для 3-ф нагр. 63А 54 мод. EKF fork-03-63:
| Габариты | 100/1.5/2.7 |
|---|---|
| Вес | 0.49 |
| Количество модулей | 54 |
| Количество полюсов | 54 |
| Максимальное номинальное рабочее напряжение Ue | 400 |
| Условный номинальный ток короткого замыкания Iq | 12000 |
| Номинальное импульсное напряжение | 4000 |
| Изолированный | Да |
| Тип подключения | Вилка |
| Длина | 1000 |
| Поперечное сечение | 10 |
| Номинальный ток длительной нагрузки Iu | 63 |
| Подходит для количества устройств | 18 |
| Величина шага | 17.8 |
| Количество фаз | 3 |
| Код ETIM | Гребенка распределительная |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
