Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-,трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр.

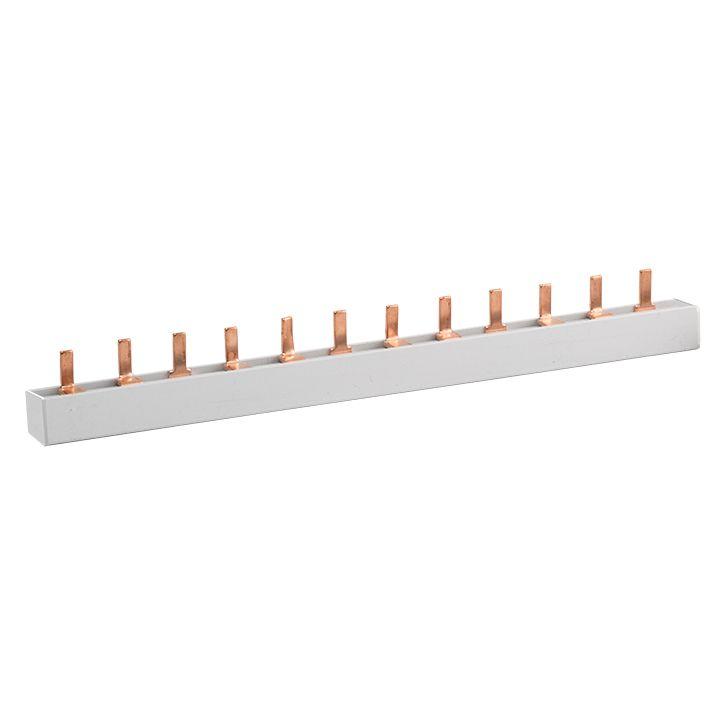

Характеристики Шина соединительная типа PIN для 3-ф нагр. 63А 12 мод. PROxima EKF pin-03-63-12:
| Габариты | 22/2.5/1.5 |
|---|---|
| Вес | 0.095 |
| Количество модулей | 12 |
| Количество полюсов | 12 |
| Максимальное номинальное рабочее напряжение Ue | 400 |
| Условный номинальный ток короткого замыкания Iq | 12000 |
| Номинальное импульсное напряжение | 4000 |
| Изолированный | Да |
| Тип подключения | Штырь |
| Длина | 220 |
| Поперечное сечение | 10 |
| Номинальный ток длительной нагрузки Iu | 63 |
| Подходит для количества устройств | 4 |
| Величина шага | 17.8 |
| Количество фаз | 3 |
| Код ETIM | Гребенка распределительная |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
