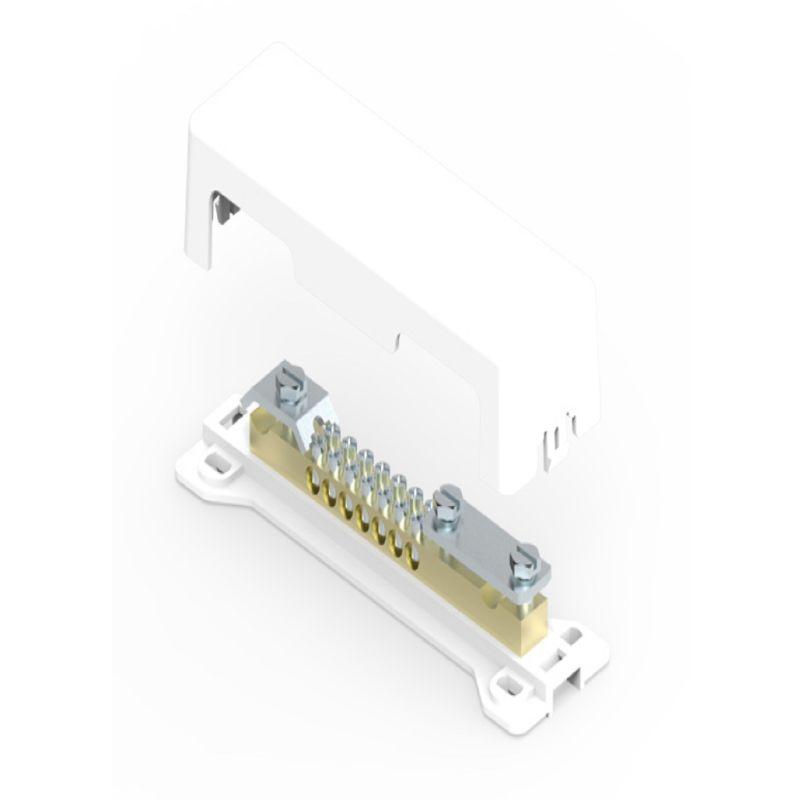

Шины уравнивания потенциалов предназначены для присоединения всех металлических не токоведущих частей конструкции к системе уравнивания потенциалов. Шина уравнивания потенциалов выполнена из латуни и имеет пластиковый кожух. Устанавливается в местах, доступных квалифицированному электротехническому персоналу. Имеется возможность подключить: — плоский проводник сечением до 30х4 мм – 1 подключение;
— круглый проводник диаметром до 8 мм – 1 подключение;
— круглый проводник сечением 4–25 кв.мм – до 10 подключений.
Характеристики Шина уравнивания потенциалов 10х4-25кв.мм 1х50кв.мм 1х4х30мм с пласт. опорой DKC NE1001:
| Габариты | 19.4/5.7/4.4 |
|---|---|
| Вес | 0.248 |
| Длина | 175 |
| Ширина | 50 |
| С изолятором | Нет |
| Исполнение | В корпусе |
| Поверхность контактной шины | Никелированная |
| Высота | 45 |
| Поверхность клеммы | Гальванически/электролитически оцинкованная |
| Материал клеммы | Нержавеющая сталь (V2A) |
| Количество подключений жесткого проводника до 25 мм2 | 7 |
| Количество подключений жесткого проводника до 16 мм2 | 10 |
| Количество подключений жесткого проводника до 6 мм2 | 10 |
| Количество подключений плоского проводника до 30 мм | 1 |
| Количество подключений круглого проводника до 8-10 мм | 10 |
| Количество подключений круглого проводника до 10 мм | 10 |
| Количество подключений круглого проводника до 8 мм | 1 |
| Материал контактной шины | Латунь |
| Общее количество присоединений круглого провода | 10 |
| Тип конструкции | Поверхностный монтаж фиксированный |
| Код ETIM | Шина уравнивания потенциалов |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 3 года |
