• НАЗНАЧЕНИЕ Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартной комплектации имеются: 1. Держатели для крепления на шине (кроме модификации ТТЭ-А); 2. Винты для крепления на шине (кроме модификации ТТЭ-А).

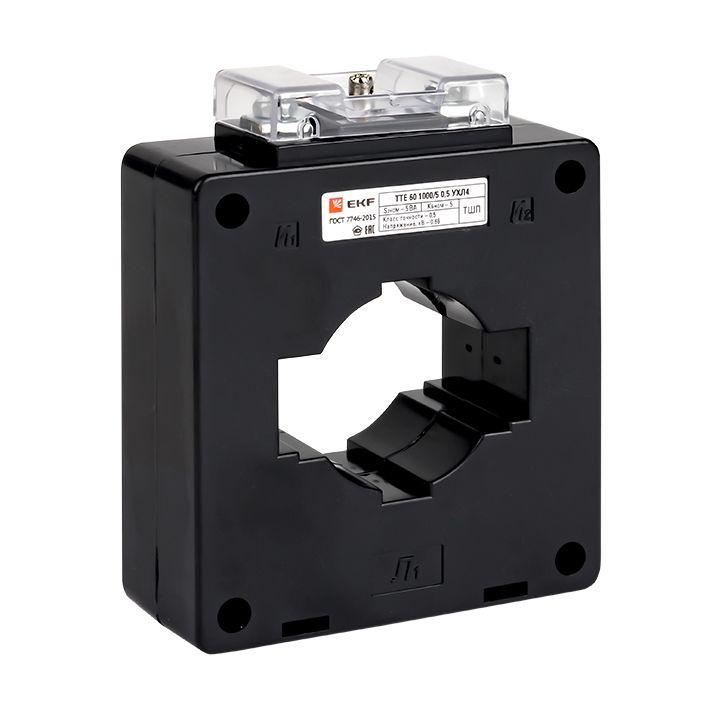

Характеристики Трансформатор тока ТТЕ 60 600/5А кл. точн. 0.5S 5В.А EKF tte-60-600-0.5S/tc-60-600-0.5S:
| Габариты | 13/11.5/4.3 |
|---|---|
| Вес | 0.35 |
| Класс точности измерения | 0.5S |
| Высота наружной части | 51 |
| Диаметр отверстия | 62 |
| Исполнение | Однофазный трансформатор тока |
| Номинальный коэффициент безопасности приборов | FS 10 |
| Сертифицированный | Да |
| С защитой от прикосновения к токоведущим частям | Нет |
| Диаметр отверстия | 46 |
| Высота отверстия | 51 |
| Быстрое закрепление | Нет |
| Присоединение вторичной обмотки | Винтовое соединение |
| С медной шиной | Нет |
| Диаметр отверстия | 62 |
| Номинальная вторичная полная мощность | 5 |
| Номинальный вторичный ток | 5 |
| Номинальный первичный ток | 600 |
| Код ETIM | Трансформатор тока |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 7 лет |
