• НАЗНАЧЕНИЕ Понижающие трансформаторы ТСЗИ (трехфазные) торговой марки Электротехнический завод ООО Калуга предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования. Группы соединения обмоток 0; 11. IP20-IP23
• ПРИНЦИП ДЕЙСТВИЯ При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичных так и вторичных обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичных обмоток с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ По желанию заказчика обмотки трансформаторов могут быть выполнены алюминиевыми обмоточными проводами.

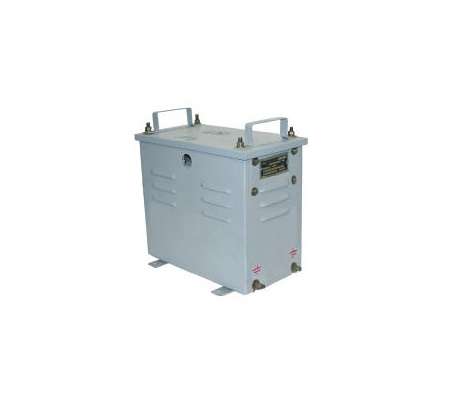

Характеристики Трансформатор ТСЗИ-1.6-380-220/36 ЭТЗ Калуга:
| Габариты | 40/28/42 |
|---|---|
| Вес | 30 |
| Глубина | 310 |
| Высота | 300 |
| Ширина | 212 |
| Степень защиты IP | IP20 |
| Относительное напряжение короткого замыкания Uk | 5.5 |
| Номинальная мощность | 1600 |
| Вторичное напряжение 1 | 36…36 |
| Первичное напряжение 1 | 380…380 |
| Код ETIM | Трансформатор трехфазный силовой низковольтный |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 12 месяцев |
