Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже, а также в системах с напряжением постоянного тока до 1000 В включительно при номинальных токах от 16 до 1600 A. Он обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя. Изделия имеют функции защиты распределительных устройств, двигателей, защиты по дифференциальному току и функции полного отключения. Автоматический выключатель может монтироваться вертикально, горизонтально, а также допускает подключение силовых линий снизу корпуса.

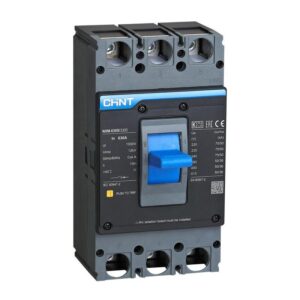

Характеристики Выключатель автоматический 3п 20А 50кА NM8N-125S TM с рег. термомаг. расцеп. (R) CHINT 271582:
| Габариты | 16/10/13 |
|---|---|
| Вес | 1.3 |
| Номинальное напряжение с | 690 |
| Степень защиты IP | IP40 |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания | 200…200 |
| Диапазон настройки устройства защиты от перегрузки | 14…20 |
| Количество полюсов | 3 |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 50 |
| Номинальный ток длительной нагрузки Iu | 20 |
| Код ETIM | Выключатель автоматический силовой |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 18 месяцев |
