• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются с помощью болтового или винтового соединения. Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие

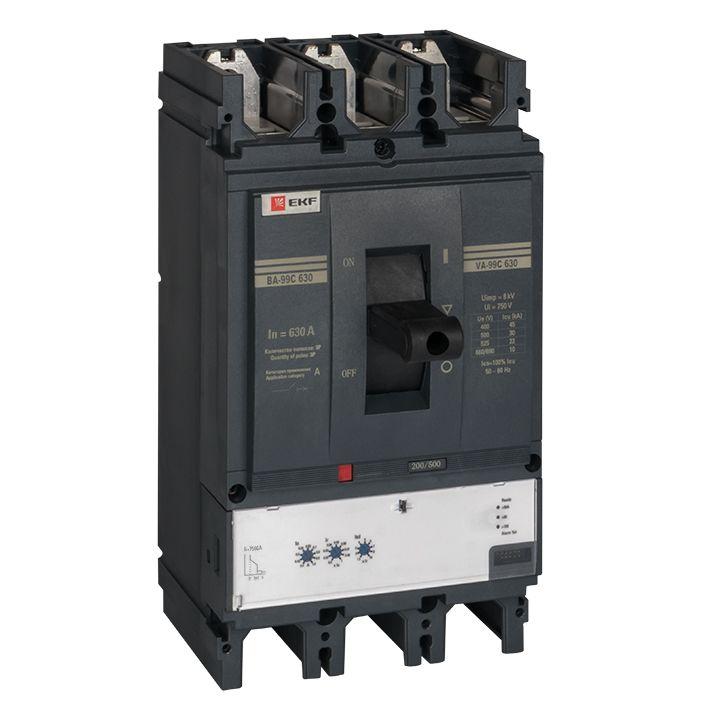

Характеристики Выключатель автоматический 3п 630/630А 45кА ВА-99C Compact NS PROxima EKF mccb99C-630-630:
| Габариты | 16/17/26 |
|---|---|
| Вес | 3 |
| Номинальное напряжение | 400…690 |
| Степень защиты IP | IP00 |
| Подходит для монтажа на DIN-рейку | Нет |
| Конструктивное исполнение | Комплектное устройство в корпусе |
| Моторный привод опционально | Да |
| С защитой по минимальному напряжению | Нет |
| Имеется указатель расцепления | Да |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Встроенная защита от замыканий на землю | Нет |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания | 6300…6300 |
| Диапазон настройки устройства защиты от перегрузки | 226.8…630 |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 45 |
| Номинальный ток длительной нагрузки Iu | 630 |
| Код ETIM | Выключатель автоматический силовой |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
