Автоматические выключатели дифференциального тока (АВДТ) серии NB1L применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц. Они предназначены для защиты от поражения током и перегрузок, мгновенно разъединяют цепь при малейших повреждениях проводки. Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают: — в исполнениях с уставками срабатывания 30 и 100 мА защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
— в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей;
— защиту от перегрузки и короткого замыкания. Выбор класса: АС – защита только от синусоидальных переменных токов утечки А – как от синусоидальных, так и от пульсирующих постоянных токов утечки. Кривая В 3-5 ln: Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения со системами заземления TN и IT. Кривая С 5-10 ln: Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током. Преимущества: — Высокое качество комплектующих — Быстрый монтаж и надежность крепления — 100% контроль качества сборки — Международные сертификаты качества Условия эксплуатации: — Рабочая температура: от -25°C до +40°C — Температура хранения: от -25°C до +70°C РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ: — Установка должна производиться квалифицированными электриками. — Не управляйте выключателем влажными руками. — Не проверяйте сопротивление изоляции между фазой и нейтралью. — Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.

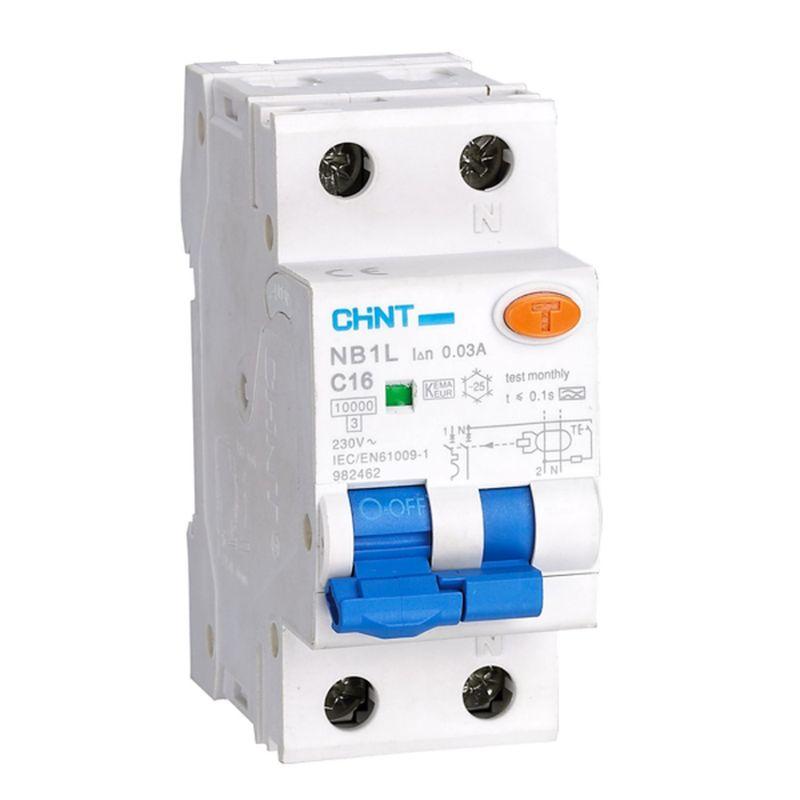

Характеристики Выключатель автоматический дифференциального тока 1п+N B 20А 30мА тип AC 10кА NB1L (36мм) (R) CHINT 203100:
| Габариты | 8/6/4 |
|---|---|
| Вес | 0.23 |
| Номинальное импульсное напряжение | 6 |
| Рабочая температура окружающей среды | -25…40 |
| Номинальное напряжение изоляции Ui | 500 |
| Род тока | Переменный ток (AC) |
| Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 10 |
| Степень защиты IP | IP20 |
| Степень загрязнения (число) | 2 |
| Частота (Гц) | 50/60 Гц |
| Номинальная отключающая способность по IEC 60947-2 | 10 |
| Номинальное напряжение | 230 |
| Ширина в числах модульных расстояний | 2 |
| Характеристика срабатывания | B |
| Тип по току утечки | Переменный ток (AC) |
| Номинальный ток утечки | .03 |
| Номинальный ток | 20 |
| Код ETIM | Выключатель автоматический дифференциального тока |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
