• НАЗНАЧЕНИЕ Выключатель автоматический дифференциального тока это Механический коммутационный аппарат, предназначенный для включения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях бытового и промышленного пользования низкого напряжения, для защиты человека и оборудования различного назначения от токов утечки и коротких замыканий.
• ПРИНЦИП ДЕЙСТВИЯ Исполнительный механизм, обычно состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь. В результате защищаемая диф. автоматом электроустановка обесточивается. Для осуществления периодического контроля исправности (работоспособности) диф.автомата предусмотрена цепь тестирования . При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само устройство

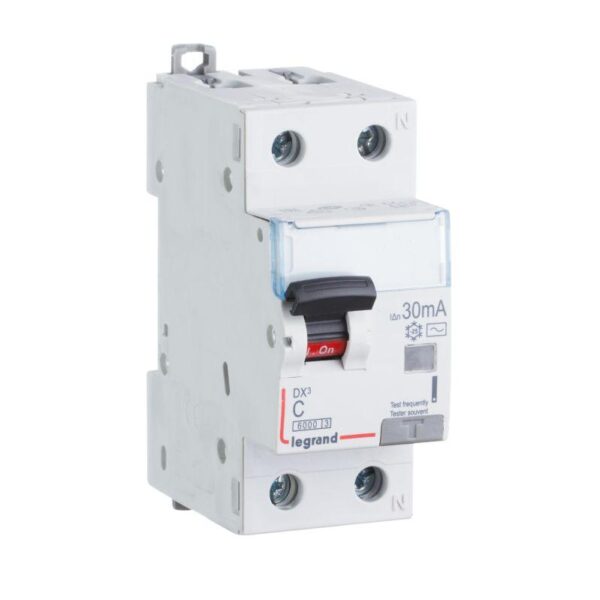

Характеристики Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип AC 10кА DX3 2мод. Leg 411003:
| Габариты | 10.6/8.9/3.9 |
|---|---|
| Вес | 0.244 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное напряжение | 0 |
| Рабочая температура окружающей среды | 0…0 |
| С устройством блокировки | Да |
| Сечение многопроволочного гибкого проводника | .75…10 |
| Сечение однопроволочного проводника | .75…16 |
| Для скрытого монтажа | Да |
| Номинальное напряжение изоляции Ui | 0 |
| Род тока | Переменный ток (AC) |
| Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 6 |
| Номинальная отключающая способность при коротком замыкании согласно EN 61009 | 6 |
| Степень защиты IP | IP20 |
| Глубина монтажа, установки | 44 |
| Степень загрязнения (число) | 2 |
| С коммутируемым нейтральным проводником | Да |
| Частота (Гц) | 50 Гц |
| Количество защищенных полюсов | 1 |
| Номинальная отключающая способность по IEC 60947-2 | 6 |
| Номинальная отключающая способность в соответствии с EN 60898 | 6 |
| Номинальное напряжение | 230 |
| Ширина в числах модульных расстояний | 2 |
| Характеристика срабатывания | C |
| Тип по току утечки | Переменный ток (AC) |
| Номинальный ток утечки | .03 |
| Номинальный ток | 20 |
| Общее количество полюсов | 2 |
| Код ETIM | Выключатель автоматический дифференциального тока |
| Кратность товара | 1 |
| Страна происхождения | Франция |
| Гарантийный срок | 2 года |
