В линейку модульной автоматики EKF входит широкий ряд моделей выключателей дифференциального тока (УЗО) и автоматических выключателей дифференциального тока (АВДТ). Функция УЗО с номинальными отключающими дифференциальными токами 10 мА и 30 мА – защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, а также защита электрооборудования при повреждении изоляции проводников. Устройства защитного отключения функциями защиты сети от короткого замыкания и нагрузки, превышающей допустимую, не обладают, поэтому обязательно применяются в паре «автомат – УЗО». УЗО на большие дифференциальные токи (от ста миллиампер) обеспечивают пожарную безопасность, препятствуя воспламенению проводки из-за длительного протекания тока утечки. Дифференциальный автоматический выключатель — аппарат, выполняющий задачи УЗО и автомата. Он ограничивает ток утечки, исключая ситуацию, при которой человек может получить удар электротоком, а также защищает электрооборудование от негативных последствий аварийных режимов работы сети, вызванных коротким замыканием или перегрузкой.

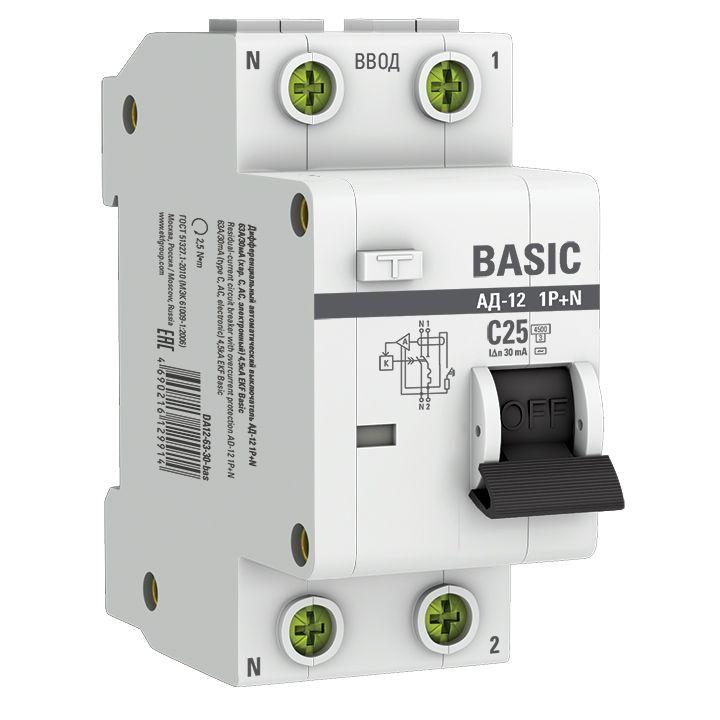

Характеристики Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип AC 4.5кА АД-12 Basic EKF DA12-25-30-bas:
| Габариты | 7.7/3.8/6.6 |
|---|---|
| Вес | 0.15 |
| Характеристика срабатывания | C |
| Тип по току утечки | Переменный ток (AC) |
| Номинальный ток утечки | .03 |
| Номинальный ток | 25 |
| Общее количество полюсов | 2 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное напряжение | 6 |
| Рабочая температура окружающей среды | -40…50 |
| С устройством блокировки | Нет |
| Сечение многопроволочного гибкого проводника | 0…16 |
| Сечение однопроволочного проводника | 0…25 |
| Для скрытого монтажа | Да |
| Номинальное напряжение изоляции Ui | 500 |
| Род тока | Переменный ток (AC) |
| Степень защиты IP | IP20 |
| Глубина монтажа, установки | 50 |
| Степень загрязнения (число) | 3 |
| С коммутируемым нейтральным проводником | Да |
| Частота (Гц) | 50 Гц |
| Количество защищенных полюсов | 1 |
| Номинальная отключающая способность по IEC 60947-2 | 4.5 |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 |
| Номинальное напряжение | 230 |
| Ширина в числах модульных расстояний | 2 |
| Код ETIM | Выключатель автоматический дифференциального тока |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 3 года |
