Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М). В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В. В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

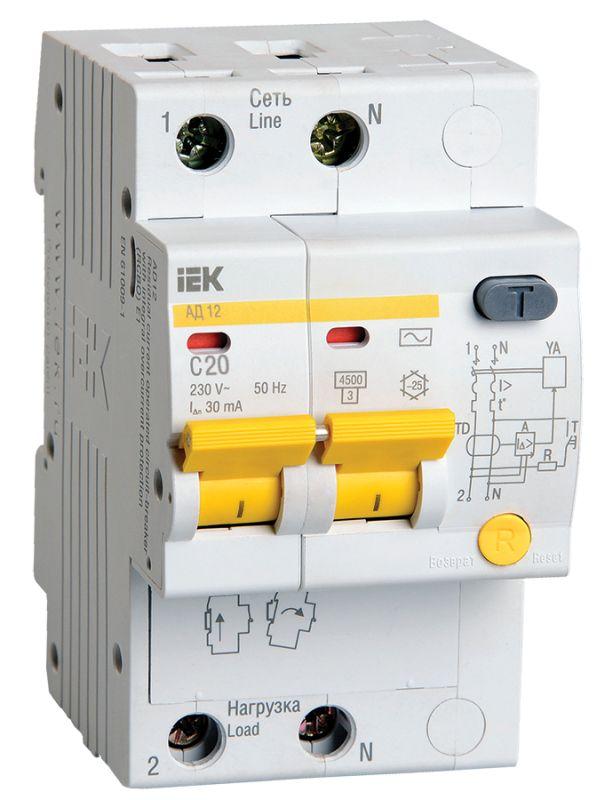

Характеристики Выключатель автоматический дифференциального тока 2п C 20А 30мА тип AC 4.5кА АД-12 IEK MAD10-2-020-C-030:
| Габариты | 9.5/7.3/7.6 |
|---|---|
| Вес | 0.302 |
| Род тока | Переменный ток (AC) |
| Степень защиты IP | IP20 |
| Глубина монтажа, установки | 72.1 |
| Степень загрязнения (число) | 20 |
| С коммутируемым нейтральным проводником | Да |
| Частота (Гц) | 50 Гц |
| Количество защищенных полюсов | 2 |
| Номинальная отключающая способность по IEC 60947-2 | 4.5 |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 |
| Номинальное напряжение | 230 |
| Ширина в числах модульных расстояний | 3 |
| Характеристика срабатывания | C |
| Тип по току утечки | Переменный ток (AC) |
| Номинальный ток утечки | .03 |
| Номинальный ток | 20 |
| Общее количество полюсов | 2 |
| Код ETIM | Выключатель автоматический дифференциального тока |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
