В любом доме существует разветвленная сеть кабельных коммуникаций. Электрические провода различаются по диаметру сечения, способу прокладки, допустимому напряжению и качеству изоляционных материалов, и для каждого проводника существует своя допустимая токовая нагрузка. Этот показатель характеризует тепловую стойкость изоляции. Параметр допустимой токовой нагрузки показывает, превышение какого значения электрического тока станет критическим для проводника. На эту характеристику нужно обращать особое внимание при организации электрической сети, так как перегрузка может привести к пожару и выходу проводки из строя. Причина в том, что при выходе силы тока за допустимое значение нагрузки происходит перегрев провода и разрушение изоляции. Другая опасность для электрической сети заключается в риске возникновения короткого замыкания при нарушении изоляции проводки. Во время короткого замыкания происходит резкое возрастание силы тока, в результате которого во много раз превышается допустимая токовая нагрузка, появляется электрическая дуга, а кабели и провода быстро перегреваются. Перегрузки и короткие замыкания представляют самую серьезную опасность для любой электрической сети и всего оборудования, подключенного к ней. Поэтому обязательным требованием является установка устройств защиты – автоматических выключателей. Только автоматов недостаточно для обеспечения полной защиты электрической сети. Угроза для здоровья и жизни возникает в тех случаях, когда человек прикасается к металлической поверхности электроприбора, корпус которого оказался под напряжением в результате неисправности. Для того чтобы обезопасить человека от получения удара током, необходимо использовать специальные устройства защиты от утечки тока. Для монтажа на DIN-рейки в распределительных щитах автоматические выключатели и другие устройства защиты домашних электрических цепей выпускаются в модульном исполнении.

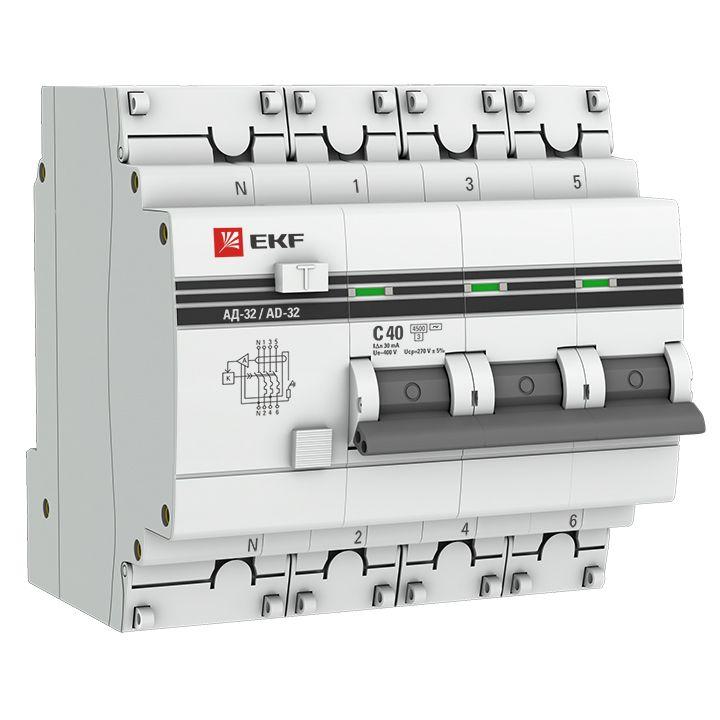

Характеристики Выключатель автоматический дифференциального тока 4п (3P+N) C 40А 30мА тип AC 4.5кА АД-32 защита 270В электрон. PROxima EKF DA32-40-30-4P-pro:
| Габариты | 8/8/8 |
|---|---|
| Вес | 0.3 |
| Защита от ложного срабатывания | Нет |
| Номинальное импульсное напряжение | 6 |
| Рабочая температура окружающей среды | -25…50 |
| С устройством блокировки | Нет |
| Сечение многопроволочного гибкого проводника | 0…16 |
| Сечение однопроволочного проводника | 0…25 |
| Для скрытого монтажа | Да |
| Номинальное напряжение изоляции Ui | 500 |
| Род тока | Переменный ток (AC) |
| Степень защиты IP | IP20 |
| Глубина монтажа, установки | 40 |
| Степень загрязнения (число) | 3 |
| С коммутируемым нейтральным проводником | Да |
| Частота (Гц) | 50 Гц |
| Количество защищенных полюсов | 3 |
| Номинальная отключающая способность по IEC 60947-2 | 4.5 |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 |
| Номинальное напряжение | 400 |
| Ширина в числах модульных расстояний | 4.5 |
| Характеристика срабатывания | C |
| Тип по току утечки | Переменный ток (AC) |
| Номинальный ток утечки | .03 |
| Номинальный ток | 40 |
| Общее количество полюсов | 4 |
| Код ETIM | Выключатель автоматический дифференциального тока |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
