• НАЗНАЧЕНИЕ Выключатели автоматические для защиты двигателя специально разработаны для защиты электродвигателей. Преимущество данных аппаратов заключается в компетентности защиты. Они могут работать как автономно так и в комплекте с магнитным пускателем.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Автоматческие выключатели специально разработаны для применения в цепях защиты электродвигателей. Наиболее широкое применение, мотор-автоматы получили в приводах с двигателями мощностью до 12,5 кВт при напряжении 380В.
• ПРИНЦИП ДЕЙСТВИЯ Время токовая характеристика настроена с учетом пусковых токов, возникающих при пуске электродвигателей. Наличие температурной компенсации. Автоматы защиты двигателей укомплектованы термомагнитынми расцепителями, включающие в себя тепловой расцепитель на основе биметаллической пластины и электромагнитный расцепитель. Уставка тепловых расцепителей, может значительно меняться под действием внешней температуры, что недопустимо при защите электродвигателей, так как может привести к ложным срабатываниям или перегоранию электродвигателя. Поэтому большинство импортных автоматческих выключателей компенсируют изменение температуры внешней среды, для исключения влияния температуры на величину срабатывания.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ Автоматы защиты двигателя могут доукомплектовываться дополнительными сборочными единицами, обеспечивающих дополнительную защиту двигателей или увеличения возможности построения гибкой автоматизированной системы.

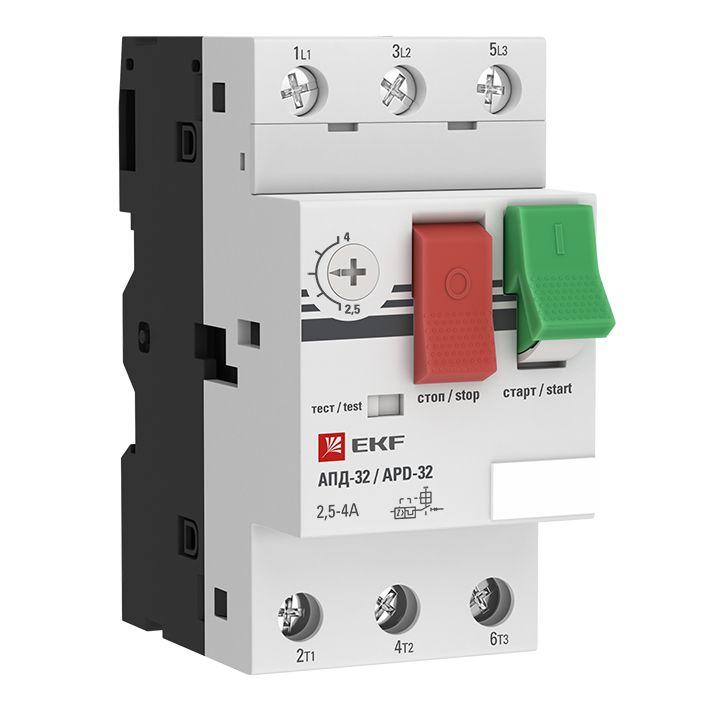

Характеристики Выключатель автоматический для защиты двигателя АПД-32 2.5-4А EKF apd2-2.5-4.0:
| Габариты | 8/5/9 |
|---|---|
| Вес | 0.3 |
| Ширина | 45 |
| Тип элемента управления | Кнопка нажимная |
| С защитой от перегрева | Да |
| Со встроенным расцепителем минимального напряжения | Нет |
| Со встроенным вспомогательным выключателем | Нет |
| Конструктивное исполнение | Встроенное устройство стационарного исполнения |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Номинальная мощность при AC-3, 400 В | 1.5 |
| Номинальная мощность в рабочем режиме AC-3, 230 В | 0 |
| Система расцепления | Термомагнитная |
| Чувствительный к обрыву фазы | Да |
| Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC | 100 |
| Количество полюсов | 3 |
| Номинальное напряжение | 400…600 |
| Степень защиты IP | IP20 |
| Диапазон настройки устройства защиты от перегрузки | 2.5…4 |
| Номинальный ток длительной нагрузки Iu | 4 |
| Код ETIM | Выключатель автоматический для защиты двигателя |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
