• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие

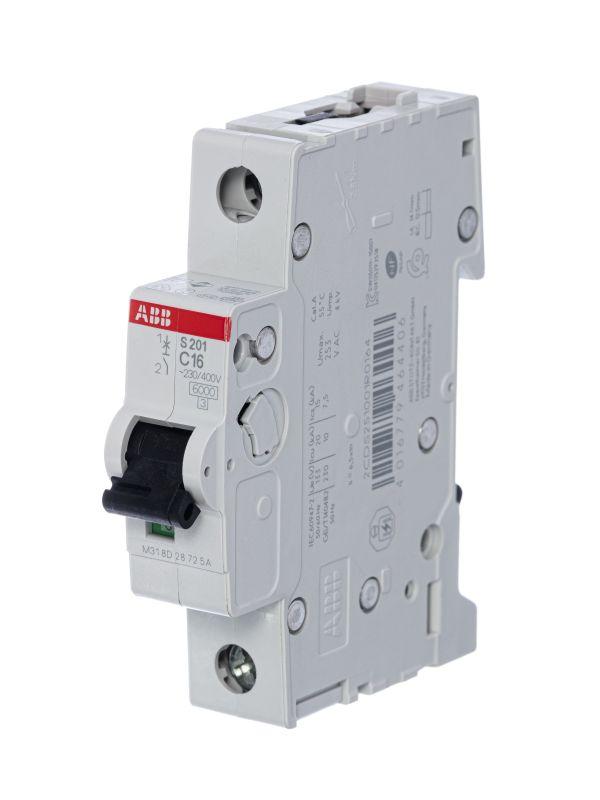

Характеристики Выключатель автоматический модульный 1п C 16А 6кА S201 C16 ABB 2CDS251001R0164:
| Габариты | 10.275/5.68/3.4 |
|---|---|
| Вес | 0.109 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…55 |
| Сечение многопроволочного гибкого проводника | .75…25 |
| Сечение однопроволочного проводника | .75…35 |
| Количество защищенных полюсов | 1 |
| Номинальное напряжение изоляции Ui | 440 |
| Частота | 50…60 |
| Степень защиты IP | IP20 |
| Глубина монтажа, установки | 69 |
| Ширина в числах модульных расстояний | 1 |
| С коммутируемым нейтральным проводником | Нет |
| Частота | 50 |
| Номинальное напряжение | 230 |
| Номинальная отключающая способность в соответствии с EN 60898 | 6 |
| Характеристика срабатывания | C |
| Род тока | Переменный ток (AC)/Постоянный ток (DC) |
| Общее количество полюсов | 1 |
| Номинальный ток | 16 |
| Код ETIM | Выключатель автоматический модульный |
| Кратность товара | 1 |
| Страна происхождения | Германия,Российская Федерация,Турция |
| Гарантийный срок | 1 год |
