Автоматический выключатель NB1-63 широко используется в промышленных электрических сетях. Не менее популярны такие аппараты в гражданском строительстве. Устройство монтируется на DIN-рейку внутри электрического щита и служит для защиты потребителей электроэнергии и самой сети от токов перегрузки и токов КЗ. Срабатывание по току короткого замыкания соответствует характеристикам B, C и D. В конструкции выключателя предусмотрены специальные контакты, которые позволяют выполнить быстрое подключение шин типа PIN и FORK. На лицевой стороне устройства имеется окошко цветовой индикации. Оно дает возможность понять в каком положении находятся контакты — замкнутом или разомкнутом. Модельный ряд включает в себя аппараты на номинальные токи от одного до 63 ампер с отключающей способностью 6 и 10 кА. При смыкании и размыкании контактов происходит безопасное гашение электрической дуги в специальном канале для деионизации и охлаждения газов, возникающих при коммутации Преимущества: — Высокое качество комплектующих — Быстрый монтаж и надежность крепления — 100% контроль качества сборки — Международные сертификаты качества — Индикация положения контактов Электрическая износостойкость: 1500 Механическая износостойкость: 20000

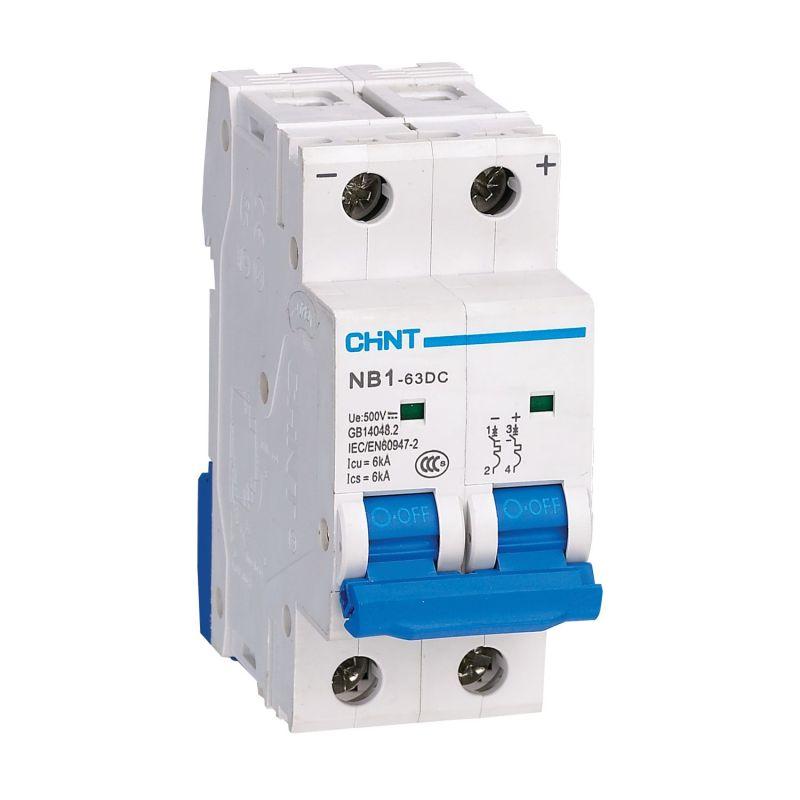

Характеристики Выключатель автоматический модульный 2п C 6А 6кА NB1-63DC 500В DC (R) CHINT 182717:
| Габариты | 9/8/5 |
|---|---|
| Вес | 0.3 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 6 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -35…70 |
| Количество защищенных полюсов | 2 |
| Номинальное напряжение изоляции Ui | 300 |
| Частота | 50…60 |
| Степень защиты IP | IP20 |
| Степень загрязнения (число) | 2 |
| Ширина в числах модульных расстояний | 2 |
| Номинальное напряжение | 500 |
| Номинальная отключающая способность в соответствии с EN 60898 | 6 |
| Характеристика срабатывания | C |
| Род тока | Постоянный ток (DC) |
| Общее количество полюсов | 2 |
| Номинальный ток | 6 |
| Код ETIM | Выключатель автоматический модульный |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
