Автоматические выключатели NB1-63H защищают распределительные, групповые и питающие электрические цепи, а так же электроприборы от перегрузок и токов короткого замыкания. Главное отличие автоматов всей серии NB1-63H от других модульных автоматических выключателей — это высокая номинальная отключающая способность — до 10 кА, а так же большая устойчивость к нагрузкам. Более того, серия NB ценится за широкие возможности диспетчеризации. Данная модель выключателей применяется во вводно-распределительных щитах жилых гражданских и административных зданий, а также для защиты электроустановок промышленного назначения. Модульный автоматический выключатель NB1-63H крепится на DIN-рейку. Для этого устройство оснащено держателем с двумя фиксированными положениями. В конструкции предусмотрено окошко индикации силовых контактов. Также выключатель имеет специальные контакты для подключения шин типа PIN и FORK. Номинальные токи моделей, входящих в данную серию, составляют от 1 до 63 A. Характеристики срабатывания по току КЗ: B, C и D. Устойчивость данной модели автоматов к нагрузкам составляет до 20 000 механических циклов и до 4 000 электрических циклов. Преимущества: — Высокое качество комплектующих — Быстрый монтаж и надежность крепления — 100% контроль качества сборки — Международные сертификаты качества — Индикация положения контактов

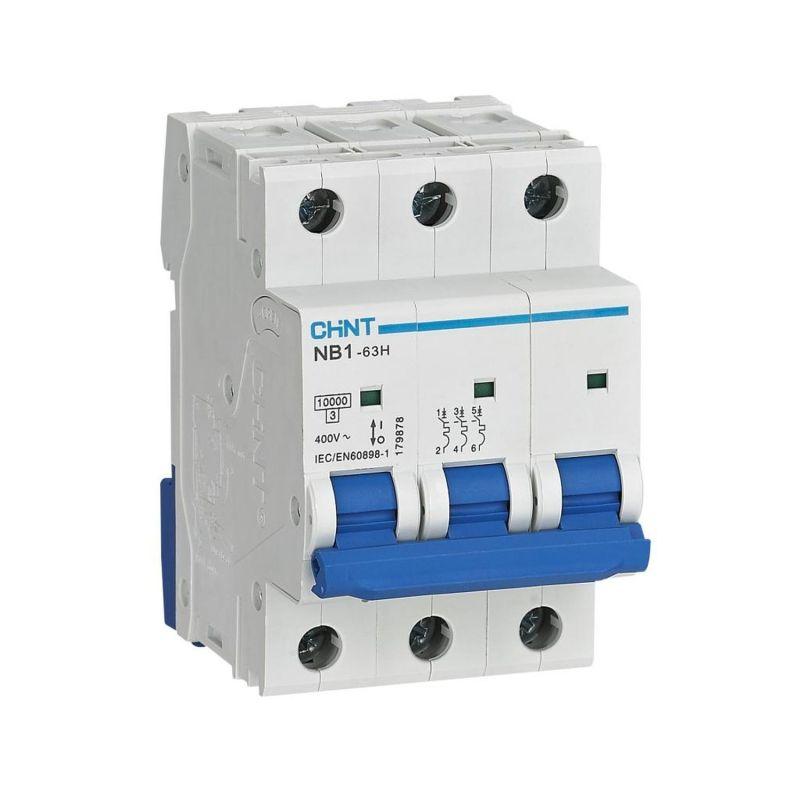

Характеристики Выключатель автоматический модульный 3п C 16А 10кА NB1-63H (R) CHINT 179868:
| Габариты | 8/6/4 |
|---|---|
| Вес | 0.33 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 10 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 10 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 10 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 10 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…40 |
| Сечение многопроволочного гибкого проводника | 1…25 |
| Сечение однопроволочного проводника | 1…25 |
| Количество защищенных полюсов | 3 |
| Номинальное напряжение изоляции Ui | 500 |
| Частота | 50…60 |
| Степень защиты IP | IP20 |
| Степень загрязнения (число) | 2 |
| Глубина монтажа, установки | 77.8 |
| Ширина в числах модульных расстояний | 3 |
| С коммутируемым нейтральным проводником | Нет |
| Частота | 50 |
| Номинальное напряжение | 400 |
| Номинальная отключающая способность в соответствии с EN 60898 | 10 |
| Характеристика срабатывания | C |
| Род тока | Переменный ток (AC) |
| Общее количество полюсов | 3 |
| Номинальный ток | 16 |
| Код ETIM | Выключатель автоматический модульный |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
