Автоматический выключатель NB1-63 широко используется в промышленных электрических сетях. Не менее популярны такие аппараты в гражданском строительстве. Устройство монтируется на DIN-рейку внутри электрического щита и служит для защиты потребителей электроэнергии и самой сети от токов перегрузки и токов КЗ. Срабатывание по току короткого замыкания соответствует характеристикам B, C и D. В конструкции выключателя предусмотрены специальные контакты, которые позволяют выполнить быстрое подключение шин типа PIN и FORK. На лицевой стороне устройства имеется окошко цветовой индикации. Оно дает возможность понять в каком положении находятся контакты — замкнутом или разомкнутом. Модельный ряд включает в себя аппараты на номинальные токи от одного до 63 ампер с отключающей способностью 6 и 10 кА. При смыкании и размыкании контактов происходит безопасное гашение электрической дуги в специальном канале для деионизации и охлаждения газов, возникающих при коммутации Преимущества: — Высокое качество комплектующих — Быстрый монтаж и надежность крепления — 100% контроль качества сборки — Международные сертификаты качества — Индикация положения контактов Электрическая износостойкость: 1500 Механическая износостойкость: 20000

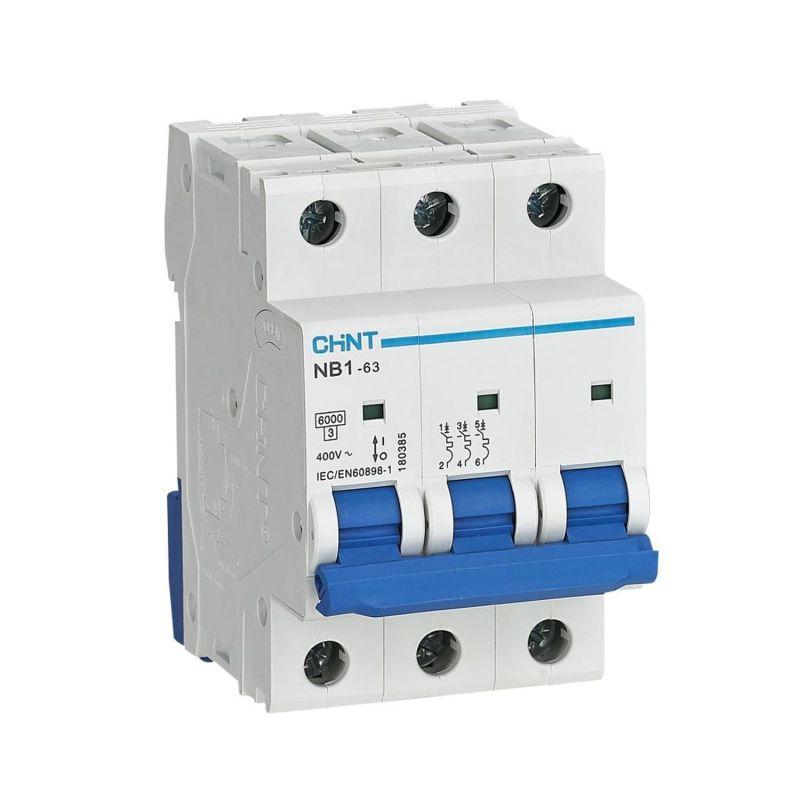

Характеристики Выключатель автоматический модульный 3п D 25А 6кА NB1-63 (R) CHINT 179717:
| Габариты | 8/7.5/5.3 |
|---|---|
| Вес | 0.34 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 6 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…40 |
| Сечение многопроволочного гибкого проводника | 1…25 |
| Сечение однопроволочного проводника | 1…25 |
| Количество защищенных полюсов | 3 |
| Номинальное напряжение изоляции Ui | 500 |
| Частота | 50…60 |
| Степень защиты IP | IP20 |
| Степень загрязнения (число) | 2 |
| Глубина монтажа, установки | 77.8 |
| Ширина в числах модульных расстояний | 3 |
| С коммутируемым нейтральным проводником | Нет |
| Частота | 50 |
| Номинальное напряжение | 400 |
| Номинальная отключающая способность в соответствии с EN 60898 | 6 |
| Характеристика срабатывания | D |
| Род тока | Переменный ток (AC) |
| Общее количество полюсов | 3 |
| Номинальный ток | 25 |
| Код ETIM | Выключатель автоматический модульный |
| Кратность товара | 1 |
| Страна происхождения | Китай,Российская Федерация |
| Гарантийный срок | 5 лет |
