• НАЗНАЧЕНИЕ Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях
• ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются для установки в офисных, торговых, складских и жилых помещениях.
• ПРИНЦИП ДЕЙСТВИЯ При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само изделие

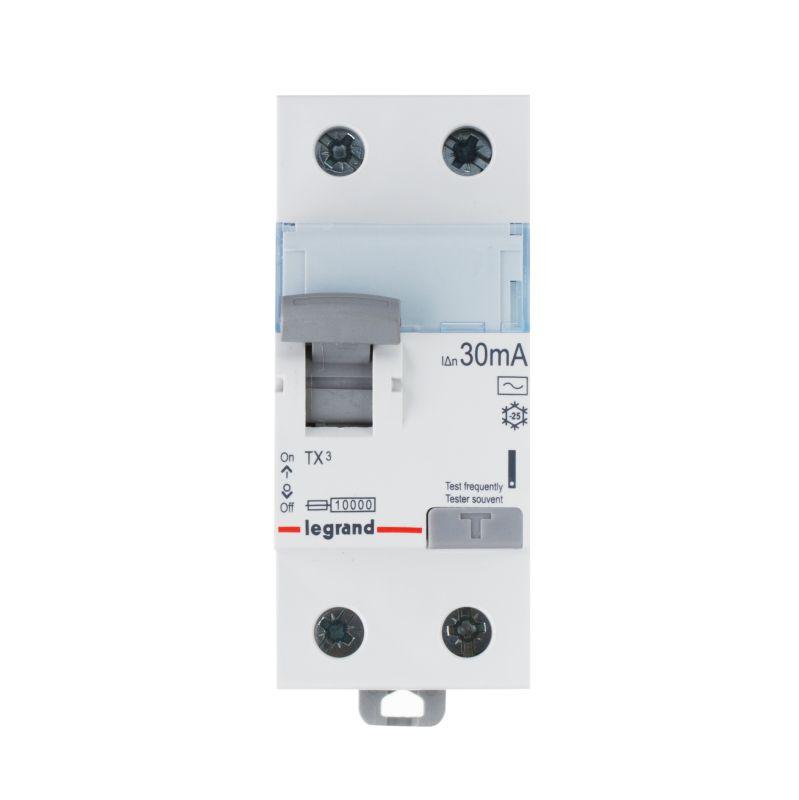

Характеристики Выключатель диф. тока 2п 40А 30мА тип AC TX3 Leg 403001:
| Габариты | 10.7/8.5/4.1 |
|---|---|
| Вес | 0.199 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…60 |
| С устройством блокировки | Да |
| Сечение многопроволочного гибкого проводника | .75…35 |
| Сечение однопроволочного проводника | .75…50 |
| Степень загрязнения (число) | 2 |
| Номинальное напряжение изоляции Ui | 250 |
| Глубина монтажа, установки | 44 |
| Строительный размер (в соответствии с DIN 43880) | 1 |
| Способ монтажа | DIN-рейка |
| Степень защиты IP | IP20 |
| Возможна дополнительная комплектация | Нет |
| Частота (Гц) | 50 Гц |
| Устойчивость к импульсам тока | .25 |
| Номинальное напряжение | 230 |
| Номинальная отключающая способность в соответствии с EN 60898 | 6 |
| Ширина в числах модульных расстояний | 2 |
| С кратковременной задержкой отключения | Нет |
| Номинальная предельная наибольшая отключающая способность (Icw) | 10 |
| Селективная защита | Нет |
| Тип по току утечки | Переменный ток (AC) |
| Количество полюсов | 2 |
| Номинальный ток утечки | 30 |
| Номинальный ток | 40 |
| Код ETIM | Устройство защитного отключения (УЗО) |
| Кратность товара | 1 |
| Страна происхождения | Франция |
| Гарантийный срок | 2 года |
