В любом доме существует разветвленная сеть кабельных коммуникаций. Электрические провода различаются по диаметру сечения, способу прокладки, допустимому напряжению и качеству изоляционных материалов, и для каждого проводника существует своя допустимая токовая нагрузка. Этот показатель характеризует тепловую стойкость изоляции. Параметр допустимой токовой нагрузки показывает, превышение какого значения электрического тока станет критическим для проводника. На эту характеристику нужно обращать особое внимание при организации электрической сети, так как перегрузка может привести к пожару и выходу проводки из строя. Причина в том, что при выходе силы тока за допустимое значение нагрузки происходит перегрев провода и разрушение изоляции. Другая опасность для электрической сети заключается в риске возникновения короткого замыкания при нарушении изоляции проводки. Во время короткого замыкания происходит резкое возрастание силы тока, в результате которого во много раз превышается допустимая токовая нагрузка, появляется электрическая дуга, а кабели и провода быстро перегреваются. Перегрузки и короткие замыкания представляют самую серьезную опасность для любой электрической сети и всего оборудования, подключенного к ней. Поэтому обязательным требованием является установка устройств защиты – автоматических выключателей. Только автоматов недостаточно для обеспечения полной защиты электрической сети. Угроза для здоровья и жизни возникает в тех случаях, когда человек прикасается к металлической поверхности электроприбора, корпус которого оказался под напряжением в результате неисправности. Для того чтобы обезопасить человека от получения удара током, необходимо использовать специальные устройства защиты от утечки тока. Для монтажа на DIN-рейки в распределительных щитах автоматические выключатели и другие устройства защиты домашних электрических цепей выпускаются в модульном исполнении.

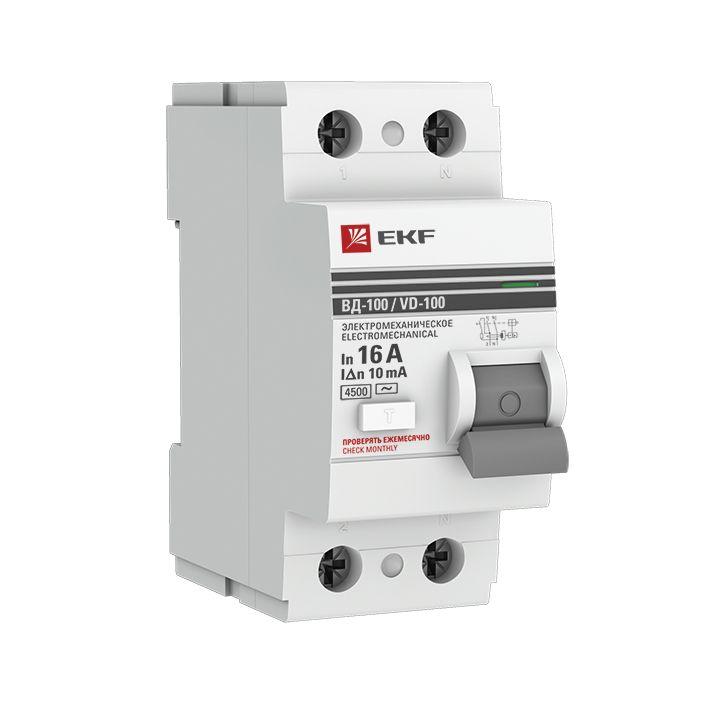

Характеристики Выключатель дифференциального тока (УЗО) 2п 16А 10мА тип AC ВД-100 (электромех.) PROxima EKF elcb-2-16-10-em-pro:
| Габариты | 8.9/4.9/7.7 |
|---|---|
| Вес | 0.2 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…50 |
| С устройством блокировки | Нет |
| Сечение многопроволочного гибкого проводника | 1…16 |
| Сечение однопроволочного проводника | 1…25 |
| Степень загрязнения (число) | 2 |
| Номинальное напряжение изоляции Ui | 660 |
| Глубина монтажа, установки | 74 |
| Способ монтажа | DIN-рейка |
| Степень защиты IP | IP20 |
| Возможна дополнительная комплектация | Нет |
| Частота (Гц) | 50 Гц |
| Устойчивость к импульсам тока | 5 |
| Номинальное напряжение | 230 |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 |
| Ширина в числах модульных расстояний | 2 |
| С кратковременной задержкой отключения | Нет |
| Номинальная предельная наибольшая отключающая способность (Icw) | 4.5 |
| Селективная защита | Нет |
| Тип по току утечки | Переменный ток (AC) |
| Количество полюсов | 2 |
| Номинальный ток утечки | .01 |
| Номинальный ток | 16 |
| Код ETIM | Устройство защитного отключения (УЗО) |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
