В линейку модульной автоматики EKF входит широкий ряд моделей выключателей дифференциального тока (УЗО) и автоматических выключателей дифференциального тока (АВДТ). Функция УЗО с номинальными отключающими дифференциальными токами 10 мА и 30 мА – защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, а также защита электрооборудования при повреждении изоляции проводников. Устройства защитного отключения функциями защиты сети от короткого замыкания и нагрузки, превышающей допустимую, не обладают, поэтому обязательно применяются в паре «автомат – УЗО». УЗО на большие дифференциальные токи (от ста миллиампер) обеспечивают пожарную безопасность, препятствуя воспламенению проводки из-за длительного протекания тока утечки. Дифференциальный автоматический выключатель — аппарат, выполняющий задачи УЗО и автомата. Он ограничивает ток утечки, исключая ситуацию, при которой человек может получить удар электротоком, а также защищает электрооборудование от негативных последствий аварийных режимов работы сети, вызванных коротким замыканием или перегрузкой.

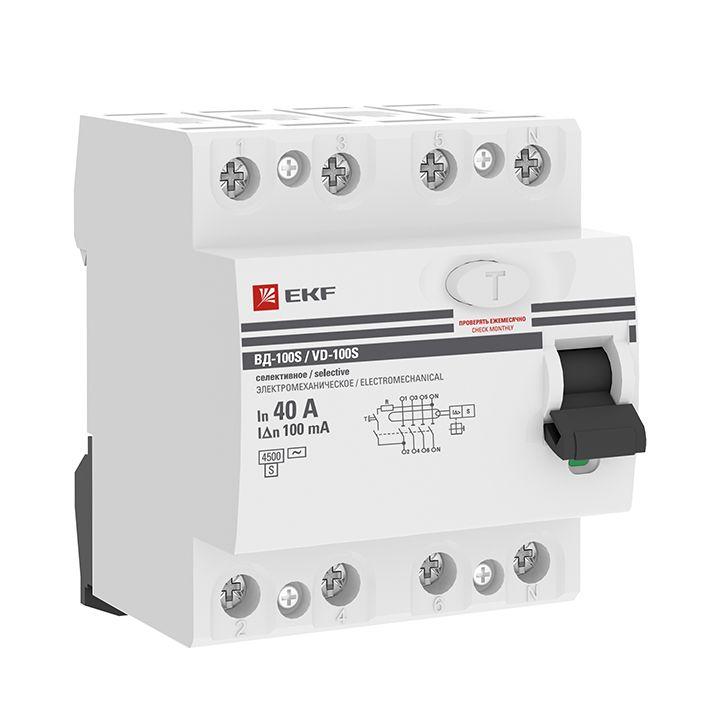

Характеристики Выключатель дифференциального тока (УЗО) 4п 40А 100мА тип AC ВД-100 (электромех.) PROxima EKF elcb-4-40-100S-em-pro:
| Габариты | 9.6/8.5/10.5 |
|---|---|
| Вес | 0.399 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…50 |
| С устройством блокировки | Нет |
| Сечение многопроволочного гибкого проводника | 1…16 |
| Сечение однопроволочного проводника | 1…25 |
| Степень загрязнения (число) | 2 |
| Номинальное напряжение изоляции Ui | 660 |
| Глубина монтажа, установки | 74 |
| Способ монтажа | DIN-рейка |
| Степень защиты IP | IP20 |
| Возможна дополнительная комплектация | Нет |
| Частота (Гц) | 50 Гц |
| Устойчивость к импульсам тока | 4.5 |
| Номинальное напряжение | 400 |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 |
| Ширина в числах модульных расстояний | 4 |
| С кратковременной задержкой отключения | Да |
| Номинальная предельная наибольшая отключающая способность (Icw) | 4.5 |
| Селективная защита | Да |
| Тип по току утечки | Переменный ток (AC) |
| Количество полюсов | 4 |
| Номинальный ток утечки | .1 |
| Номинальный ток | 40 |
| Код ETIM | Устройство защитного отключения (УЗО) |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 7 лет |
