Устройства защитного отключения (УЗО) NL1-63 применяются в электрических цепях с напряжением 240/415 В и частотой 50/60 Гц, с номинальным током до 63А. Они предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям и защиты электрооборудования от возгорания. Сфера применения модульного устройства защитного отключения NL1-63 охватывает жилищное строительство и промышленные отрасли. Надежность УЗО определяется степенью механической и электрической стойкости. Для данной модели это значение составляет 2 тысячи циклов включения/выключения. Аппарат устанавливается на монтажную рейку. При выборе аппарата стоит учитывать значение тока утечки. Модели 10 мА — для бытовой защиты от тока утечки (ванные комнаты, прачечные и др.). Модели 30 мА — дополнительная защита от прямого контакта. Модели 100 мА — скоординированы с системой заземления для защиты от непрямого контакта. Модели 300 мА — защита и от непрямого контакта, и от опасности пожара в случае возгорания изоляции. Класс селективной защиты: Класс A — Отключение при медленно нарастающих синусоидальных дифференциальных токах Класс AC — Отключение при синусоидальных или импульсных токах, независимо от скорости нарастания (медленно или внезапно) Преимущества: — Высокое качество комплектующих — Быстрый монтаж и надежность крепления — 100% контроль качества сборки — Международные сертификаты качества Условия эксплуатации: — Степень защиты: IP20 — Рабочая температура: от -25°C до +40°C — Температура хранения: от -25°C до +70°C — Уклон монтажной поверхности относительно вертикальной плоскости должен быть не более 5° РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ: — Установка должна производиться квалифицированными электриками. — Не управляйте выключателем влажными руками. — Не проверяйте сопротивление изоляции между фазой и нейтралью. — Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.

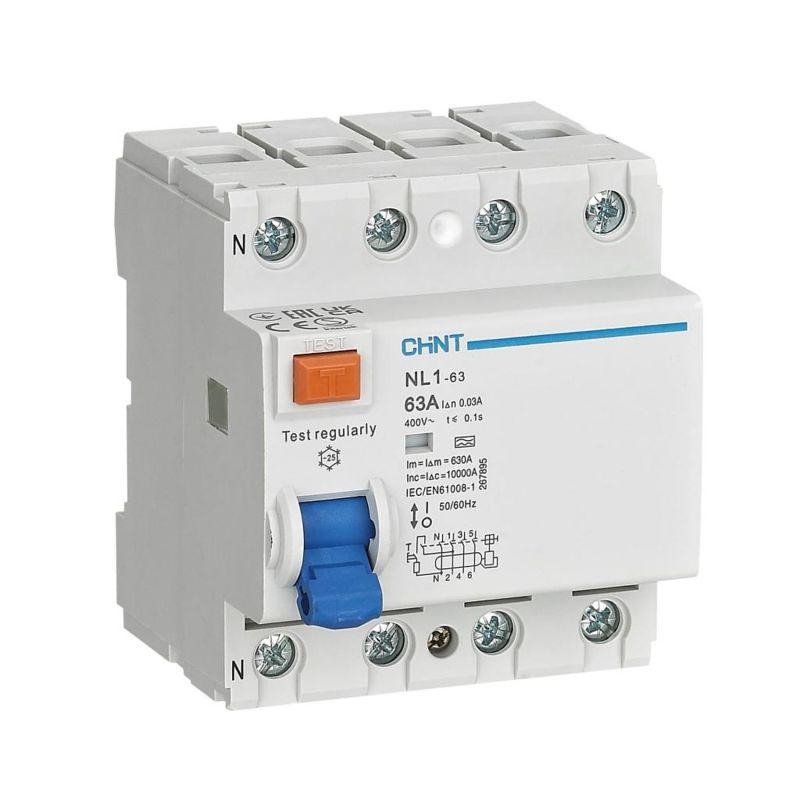

Характеристики Выключатель дифференциального тока (УЗО) 4п 63А 100мА тип AC 6кА NL1-63 (R) CHINT 200228:
| Габариты | 10/8/8 |
|---|---|
| Вес | 0.39 |
| Номинальное импульсное напряжение | 4 |
| Рабочая температура окружающей среды | -25…40 |
| Степень загрязнения (число) | 2 |
| Номинальное напряжение изоляции Ui | 500 |
| Степень защиты IP | IP20 |
| Частота (Гц) | 50/60 Гц |
| Номинальное напряжение | 400 |
| Номинальная предельная наибольшая отключающая способность (Icw) | 6 |
| Селективная защита | Нет |
| Тип по току утечки | Переменный ток (AC) |
| Количество полюсов | 4 |
| Номинальный ток утечки | .1 |
| Номинальный ток | 63 |
| Код ETIM | Устройство защитного отключения (УЗО) |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
