Предохранительные устройства представлены плавкими предохранителями ППН для сетей переменного тока с напряжением до 660 В и предохранителями-разъединителями для ПВЦ. Кроме того, в группу входят трехпозиционные переключатели EKF Basic (6–63 А) и разъединители ПЦ на токи 250 и 400 А, предназначенные для ручной коммутации цепей. В группу выключателей нагрузки, рубильников, разъединителей и предохранителей EKF входят как типовые аппараты, так и устройства, созданные с применением новейших технологий. Линейку рубильников и разъединителей составляют: выключатель-разъединитель (перекидной рубильник) ВР32У на 100–630 А, рубильник ВРЭ (160–630 А) с приспособлением для блокировки рукоятки, рубильник откидного типа УВРЭ (160 – 630 А) с плавкими предохранителями, вертикальный выключатель-разъединитель УВРЭ (160–630 А) с повышенной безопасностью при эксплуатации, рубильники модульного типа MS (16–63 А) с механизмом быстрого включения/отключения и возможностью блокировки рукоятки, разъединитель РЕ19 (1000–3150 А) с изолированным основанием, высокопрочными болтами и несколькими видами ручного привода. TwinBlock (80–1600 А) – рубильник с возможностью блокировки рукоятки и подключения дополнительного полюса, а также скоростью включения и выключения механизма, не зависящей от скорости действия оператора. В линейку выключателей нагрузки входят: воздушный выключатель ВН-45 (1000–3200 А), моноблочный аппарат ВН-99 (100–800 А), модульный выключатель нагрузки AVN (25– 125 А), модульный прибор ВН-63/125 (16–125 А) и выключатель модульного типа ВН-29 (16–63 А). Предохранительные приборы представлены плавкими предохранителями ППН для сетей переменного тока с напряжением до 660 В и предохранителями-разъединителями для ПВЦ. Кроме того, в группу входят 3-позиционные переключатели EKF Basic (6–63 А) и разъединители ПЦ на токи 250 и 400 А, предназначенные для ручной коммутации цепей.

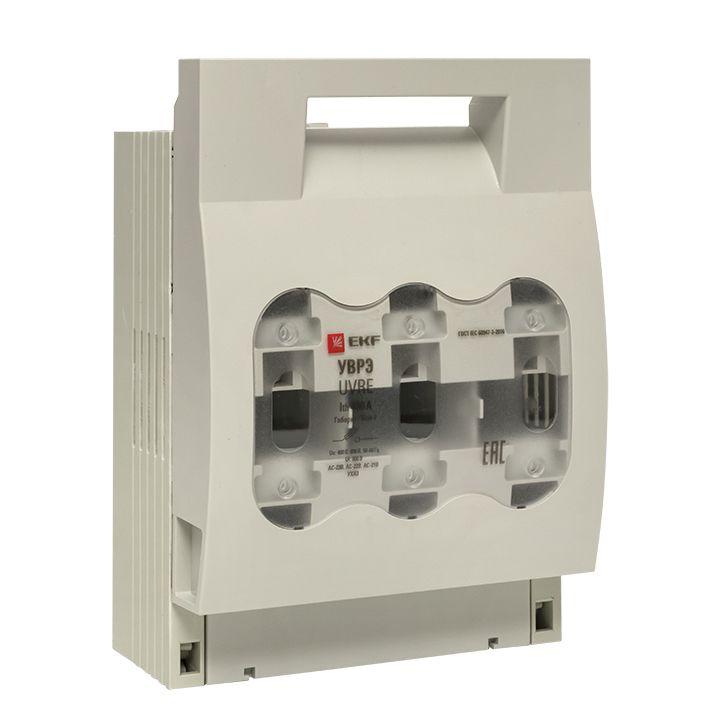

Характеристики Выключатель-разъединитель УВРЭ 400А откидного типа под предохранители ППН (габ.2) EKF uvre-400:
| Габариты | 22/14.4/29.5 |
|---|---|
| Вес | 3.51 |
| Реверсивное исполнение | Нет |
| Цвет элементов управления | Черный |
| Номинальный кратковременно выдерживаемый ток Icw | 13 |
| Номинальное напряжение | 400…690 |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 0 |
| Условный номинальный ток короткого замыкания Iq | 105 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 199 |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Степень защиты (IP) лицевой стороны | IP30 |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| С блокировкой | Нет |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 |
| Номинальный ток длительной нагрузки Iu | 400 |
| Исполнение в качестве главного выключателя | Да |
| Количество полюсов | 3 |
| Код ETIM | Выключатель-разъединитель |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
