Выключатель-разъединитель предназначен для эксплуатации в электрических цепях переменного тока частотой 50Гц и напряжением до 690В. Используется для включения/отключения электрических цепей в устройствах распределения электрической энергии.

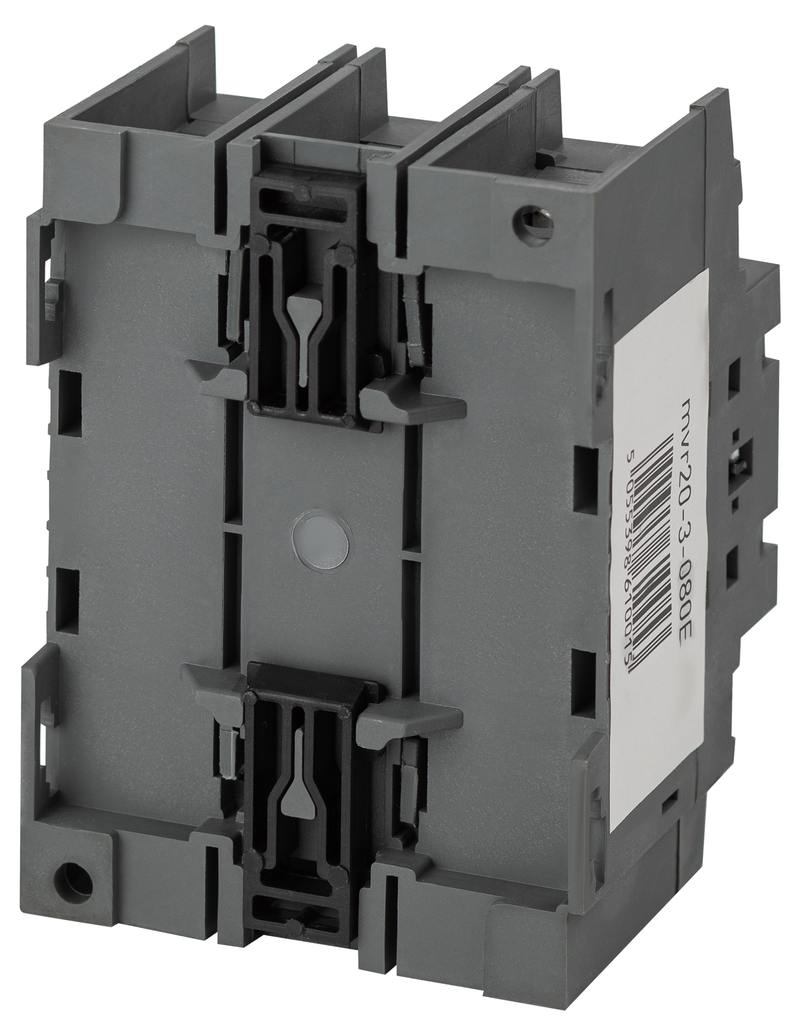

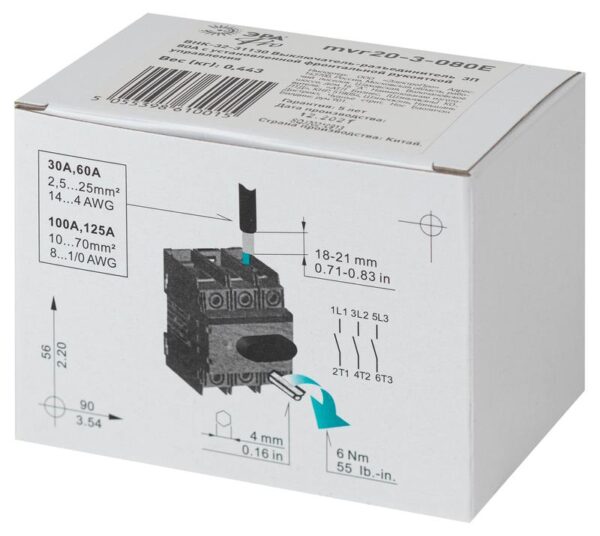

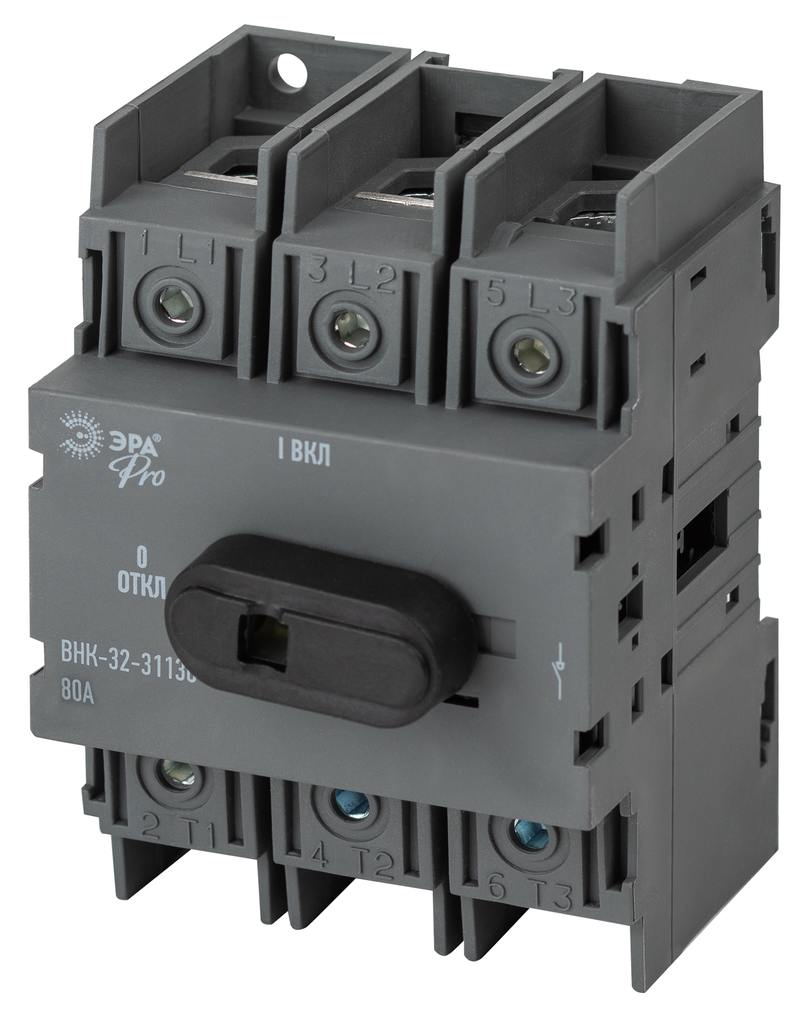

Характеристики Выключатель-разъединитель ВНК-32-31130 ЭРА PRO mvr20-3-080E 3П 80А с установленной фронтальной рукояткой управления:
| Бренд | ЭРА |
|---|---|
| Код товара | Б0054007 |
| Гарантия | 5 лет |
| Значение ПКС (кА) | — |
| Кол-во полюсов | 3P |
| Материал корпуса | Пластик |
| Модель | ВНК |
| Наличие аллергенов и резких запахов | нет |
| Наличие категории ЛВЖ и ГЖ | нет |
| Номинальный ток, А | 80 |
| Серия устройства | ЭРА PRO |
| Страна производства | Китай |
| Температурные ограничения хранения и перевозки | нет |
| Тип устройства | Выключатель-разъединитель |
| Характеристика срабатывания (кривая) | — |
| Количество полюсов | 3 |
| Реверсивный переключатель | Нет |
| Степень защиты (IP), передняя сторона | IP20 |
| С осью-переходником | Да |
| Макс. допустимое раб. напряжение Ue AC | 690 |
| Длина | 70 |
| Условный номин. ток короткого замыкания Iq | 160 |
| Ширина в поперечном сечении | 69 |
| Количество выключателей/переключателей | 1 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В | 54 |
| Номин. кратковременно выдерживаемый ток Icw | 3000 |
| Номин. раб. напряжение | 690…690 |
| Номинальный постоянный ток при AC-21, 400 В | — |
| Коммутируемая мощность при 400 В | — |
| Номинальный постоянный ток при AC-23, 400 В | — |
| Оснащение корпуса рубильника плавкими предохранителями | — |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Ручка-переключатель поворот. |
| Цвет управляющего элемента | Черный |
| Конструкция прибора | Комплектное устройство в корпусе |
| Степень защиты (NEMA) | Прочее |
| Номин. продолжительный ток Iu | 80 |
| Высота корпуса | 100 |
| Подходит для монтажа на шину | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в качестве устройства аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Нет |
| Подходит для напольного монтажа | Нет |
| Подходит для монтажа на передней стенке, 4 отверстия | Да |
| Подходит для фронтал. монтажа через 4 отверстия | Да |
| Подходит для фронтал. монтажа в центре | Да |
| Подходит для установки в распределит. щит | Да |
| С блокировкой/запираемый (-ая) | Да |
| Подходит для промежуточного монтажа | Да |
| С защитой от ошибочных действий | Нет |
| Моторный привод опционально | Нет |
| Напряжение дополнит. расцепителя | Нет |
| Ширина | 70 |
| Глубина | 69 |
| Номин. коммутируем. мощность при AC-3, 400 В | 80 |
| Номин. напряжение изоляции Ui | 690 |
| Глубина корпуса | 69 |
| Ширина корпуса | 70 |
| Тип изделия/компонента | Выключатель-разъединитель нагрузки |
