Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа. Выпускается несколько исполнений ВР32У:
• на одно и на два направления;
• с несъемной рукояткой;
• со съемной смещенной рукояткой.

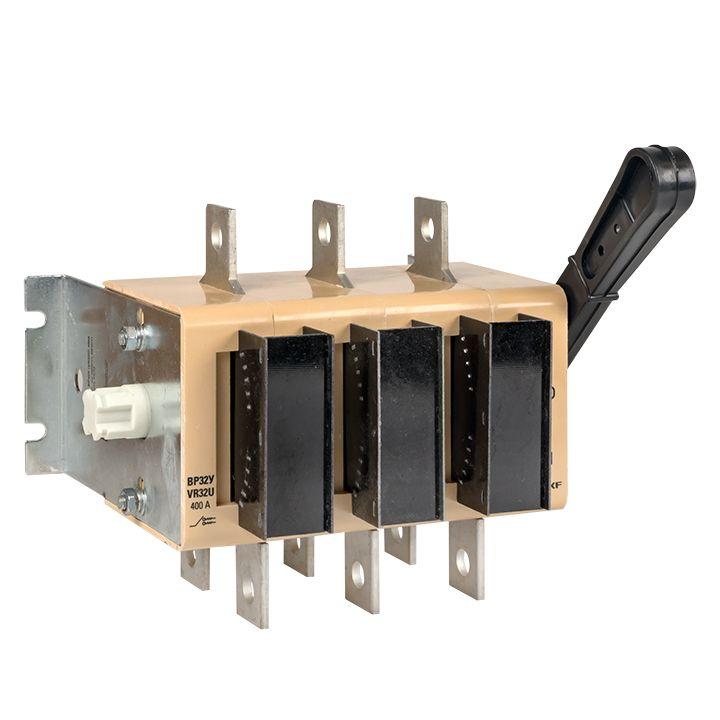

Характеристики Выключатель-разъединитель ВР32У-37А71220 400А 2 напр. с дугогасит. камерами несъемная лев./прав. рукоятка MAXima EKF uvr32-37a71220:
| Габариты | 46/38/18 |
|---|---|
| Вес | 5 |
| Реверсивное исполнение | Нет |
| Цвет элементов управления | Черный |
| Номинальный кратковременно выдерживаемый ток Icw | 11 |
| Номинальное напряжение | 400…690 |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 0 |
| Условный номинальный ток короткого замыкания Iq | 22 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 200 |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Степень защиты (IP) лицевой стороны | IP00 |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| С блокировкой | Нет |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 |
| Номинальный ток длительной нагрузки Iu | 400 |
| Исполнение в качестве главного выключателя | Да |
| Количество полюсов | 3 |
| Код ETIM | Выключатель-разъединитель |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 5 лет |
