• НАЗНАЧЕНИЕ Заземление переносное (заземляющее устройство) предназначено для защиты рабочего и обслуживающего персонала на отключенных участках воздушных линий (ЗПЛ) и распределительных устройств (ЗПП) напряжением от 0,4 до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
• ОБЛАСТЬ ПРИМЕНЕНИЯ Переносные заземления применяются в тех случаях электроустановки, в которых нет стационарных заземляющих ножей. Применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи постоянного и переменного тока промышленной частоты напряжением до 1кВ – ЗПЛ-1, от 1 до 10кВ – ЗПЛ-10, от 10 до 35кВ – ЗПЛ-35, от 35 до 110кВ – ЗПЛ-110, от 110 до 220кВ – ЗПЛ 220.
• ПРИНЦИП ДЕЙСТВИЯ Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение поступать не будет попадать, так же срабатывает защита и происходит отключение источника напряжения.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартной комплектации имеются аксессуары: 1. Штанга (диэлектрик)

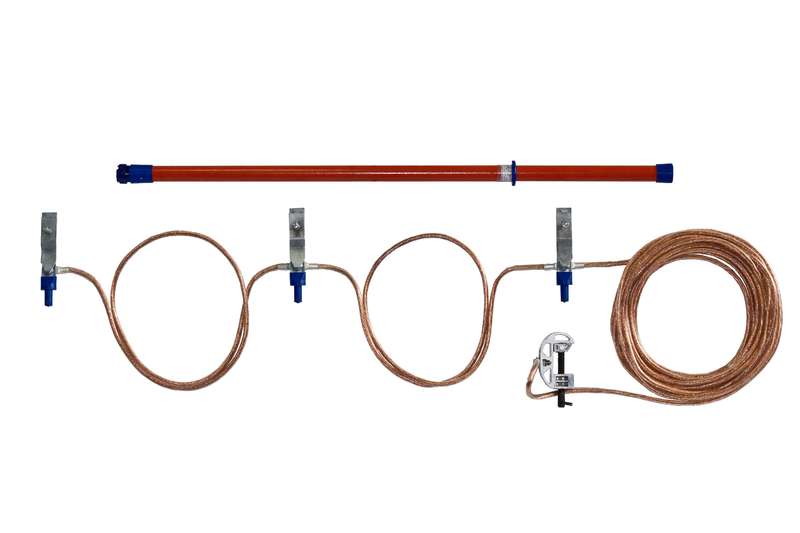

Характеристики Заземление переносное ЗПЛ-10 Д для ВЛ до 10кВ 25кв.мм Диэлектрик Д157664:
| Габариты | 107.8/3.67/12.6 |
|---|---|
| Вес | 4.77 |
| Сечение провода со стороны фазы | 25 |
| Изолированное | Да |
| Соединительная деталь со стороны заземления | Зажим |
| Соединительная деталь со стороны фазы | Зажим |
| Длина заземляющего провода | 13400 |
| Сечение провода со стороны земли | 25 |
| Код ETIM | Переносное заземление |
| Кратность товара | 1 |
| Страна происхождения | Российская Федерация |
| Гарантийный срок | 2 года |
