Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

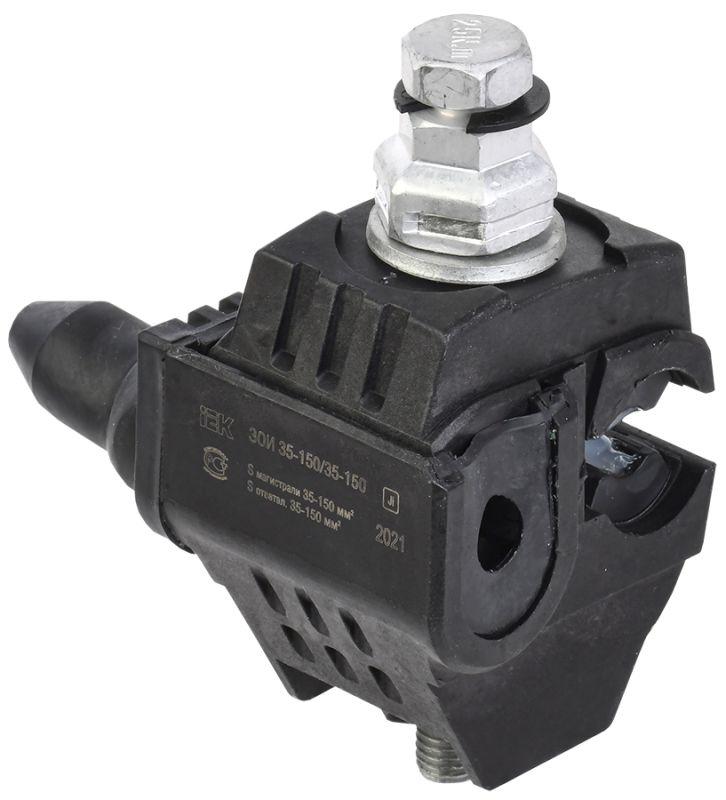

Характеристики Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P70/P95/P4X-150D) IEK UZA-11-D35-D150-1:
| Габариты | 15.8/10.2/5.5 |
|---|---|
| Вес | 0.325 |
| Сечение ответвительного проводника | 35…150 |
| Сечение магистрального проводника | 35…150 |
| Тип подключения | Винтовое/болтовое соединение |
| Тип подключения | Винтовое/болтовое соединение |
| Номинальное сечение ответвления | 35…150 |
| Номинальное проходное сечение | 35…150 |
| Код ETIM | Зажим соединительный, ответвительный |
| Кратность товара | 1 |
| Страна происхождения | Китай |
| Гарантийный срок | 6 лет |
